الغرابيل ذات التحريك

TEU سلسلة الغرابيل

لتتحرك بشكل بيضاوي TEU تم تصميم غرابيل سلسلة
من خلال الحركات البيضاوية تتقدم اللوازم من القسم الخلفي بشكل أسرع في الغربال الأول، وبذلك تنتشر اللوازم على سطح الغربال وتنتقل إلى الطبقات السفلى بشكل أسرع. عند وصول اللوازم إلى القسم الأمامي من الغربال تفقد سرعتها بسبب الحركة البيضاوية وتتقدم ببطء. مكوث اللوازم لفترة اطول على الغربال يساهم في غربلة أكثر حساسية لللوازم مقارنة بالغرابيل التقليدية الأخرى.

هيكل ونظام تحريك موصول بالبراغي ولا يتضمن أي لحام
ممر أمامي منزلق لسهولة الصيانة
تغيير سهل للغربال بفضل فواصل الطبقات التي تتسع لدخول الإنسان
سطح غربلة على مراحل لزيادة جودة الغربلة
ممر بنطالي من نوع ستون بوكس لمنع التأكل
تصميم ممر يساعد على جمع اللوازم بالشكل المطلوب أو إعادة تدويرها
أبعاد محامل مصغرة
صيانة سهلة وإمكانية تغذية المحامل

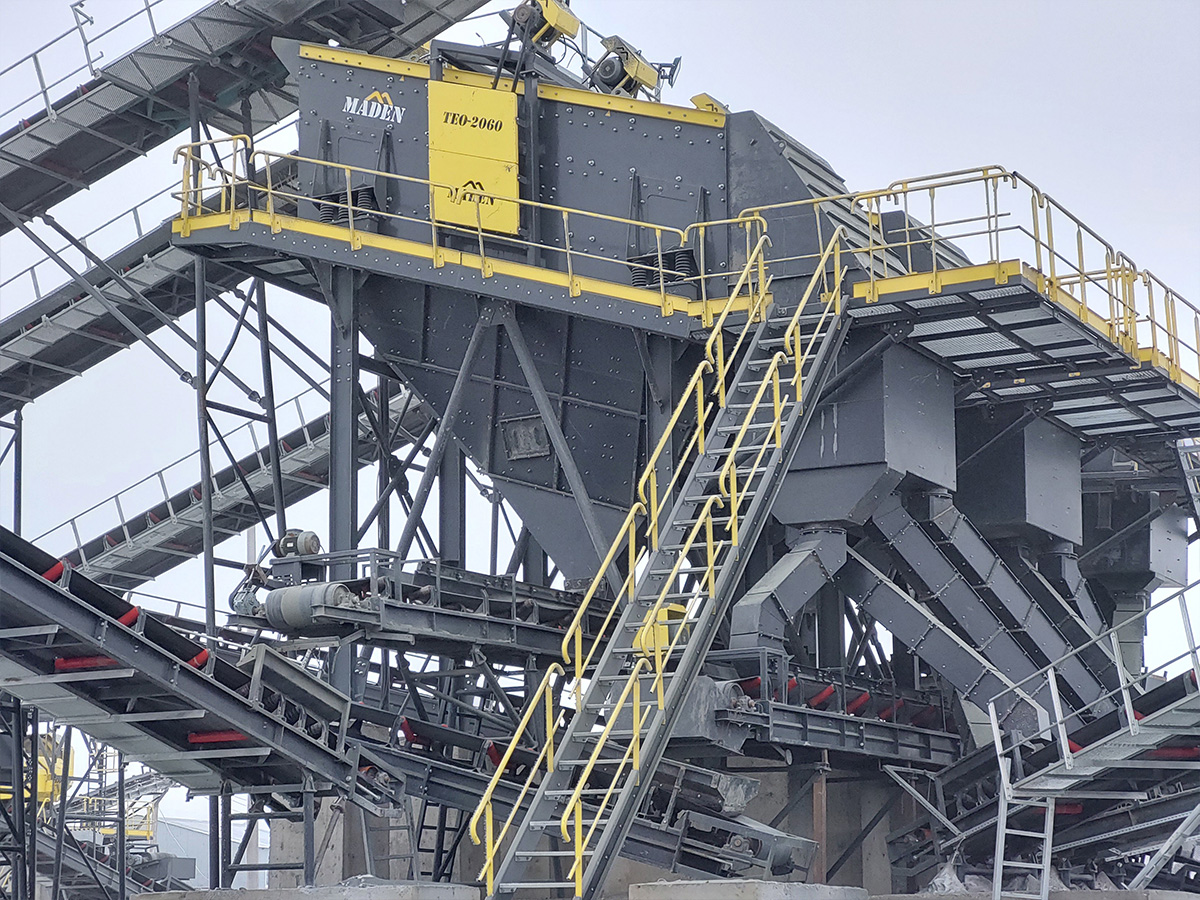

TEO سلسلة الغرابيل

هي أكثر آلات الغربلة شيوعًا المستخدمة في مصانع التكسير والغربلة. TEO سلسلة الغرابيل تستخدم هذه الغرابيل على نطاق واسع لأغراض الغربلة الشائعة بالحركة الدائرية. إنها توفر قدرة غربلة عالية مع مجموعة المصمم خصيصًا ، ETS بفضل نظام القيادة ،MADEN TEO واسعة من التطبيقات تجمع شاشات سلسلة بين كفاءة الغربلة العالية والتشغيل الموثوق به وسهولة الصيانة

هيكل ونظام تحريك موصول بالبراغي ولا يتضمن أي لحام
ممر أمامي منزلق لسهولة الصيانة
تغيير سهل للغربال بفضل فواصل الطبقات التي تتسع لدخول الإنسان
ممر بنطالي من نوع ستون بوكس لمنع التأكل
تصميم ممر يساعد على جمع اللوازم بالشكل المطلوب أو إعادة تدويرها

الغرابيل الأفقية

هذا النوع من الغرابيل هو من النوع الحساس،ولكونها بطيئة في توصيل اللوازم فإن فترة بقاء اللوازم على سطح الغربال تطول ، وبذلك تنزل اللوازم إلى الطبقات السفلى مع أقل كمية تسريب.

إنتاجية عالية وغربلة حساسة بفضل الحركة الخطية
هيكل ونظام تحريك موصول بالبراغي ولا يتضمن أي لحام
ممر أمامي منزلق لسهولة الصيانة
تغيير سهل للغربال بفضل فواصل الطبقات التي تتسع لدخول الإنسان
ممر بنطالي من نوع ستون بوكس لمنع التأكل
يم ممر يساعد على جمع اللوازم بالشكل المطلوب أو إعادة تدويرها

المواصفات التقنية

الموديل	القياسات	منطقة الغربلة (م²)	عدد الطوابق	(kW) قوة المحرك
TEU-1850	1800X5000	9	2-3	22
TEU-2050	2000X5000	10	2-3- 4	30
TEU-2060	2000X6000	12	2-3- 4	30

القياسات

الموديل	A	B	C	D	E	F	G	H	I	J	K
TEU-1850 / 2-3	5000	1800	6440/6840	6820/7220	9100	3900	3100	2230	1385	2285	7800
TEU-2050 / 2-3-4	5000	2000	6440/6840/7300	6820/7220/7650	9100	4100	3100	2430	1585	2285	7800
TEU-2060 / 2-3-4	6000	2000	7165/7565/8085	7350/7750/8200	10000	4100	4140	2430	1565	2720	7800

المواصفات التقنية

الموديل	القياسات	منطقة الغربلة (م²)	عدد الطوابق	(kW) قوة المحرك
TEO-1030	1000X3000	3	2-3	7,5
TEO-1235	1200X3500	4,2	2-3	11
TEO-1440	1400X4000	5,6	2-3	15
TEO-1650	1600X5000	8	2-3	22
TEO-1855	1800X5500	10	2-3	22
TEO-2060	2000X6000	12	2-3- 4	30
TEO-2265	2200X6500	14,3	2-3- 4	30
TEO-2470	2400X7000	16,8	2-3- 4	37

القياسات

الموديل	A	B	C	D	E	F	G	H	I	J
TEO-1030 / 2-3	1000	3000	5400 / 5800	6195	3000	2570	1375	5215	1300	2065
TEO-1235 / 2-3	1200	3500	5600 / 6000	6195	3200	2570	1575	5215	1300	2065
TEO-1440 / 2-3	1400	4000	5900 / 6500	6970	3415	2840	1800	5500	1300	2030
TEO-1650 / 2-3	1600	5000	6800 / 7200	8200	3865	3655	2000	6000	1500	1950
TEO-1855 / 2-3	1800	5500	7200 / 7600	8200	4065	3655	2200	6000	1500	2150
TEO-2060 / 2-3-4	2000	6000	7530 / 7910 / 8480	10500	4290	4140	2430	8270	1535	2675
TEO-2265 / 2-3-4	2200	6500	7530 / 7910 / 8480	11000	4500	4140	2630	7850	1550	2730
TEO-2470 / 2-3-4	2400	7000	7100/7580 / 8000	11240	4700	5000	2830	8330	1600	2520

المواصفات التقنية

الموديل	القياسات	عدد الطوابق	(kW) قوة المحرك
YE-2050	2000X5000	3	30
YE-2260	2200X6000	3	37

عرض 360 درجة

TEO سلسلة الغرابيل
