وحدات المغذيات الاولية

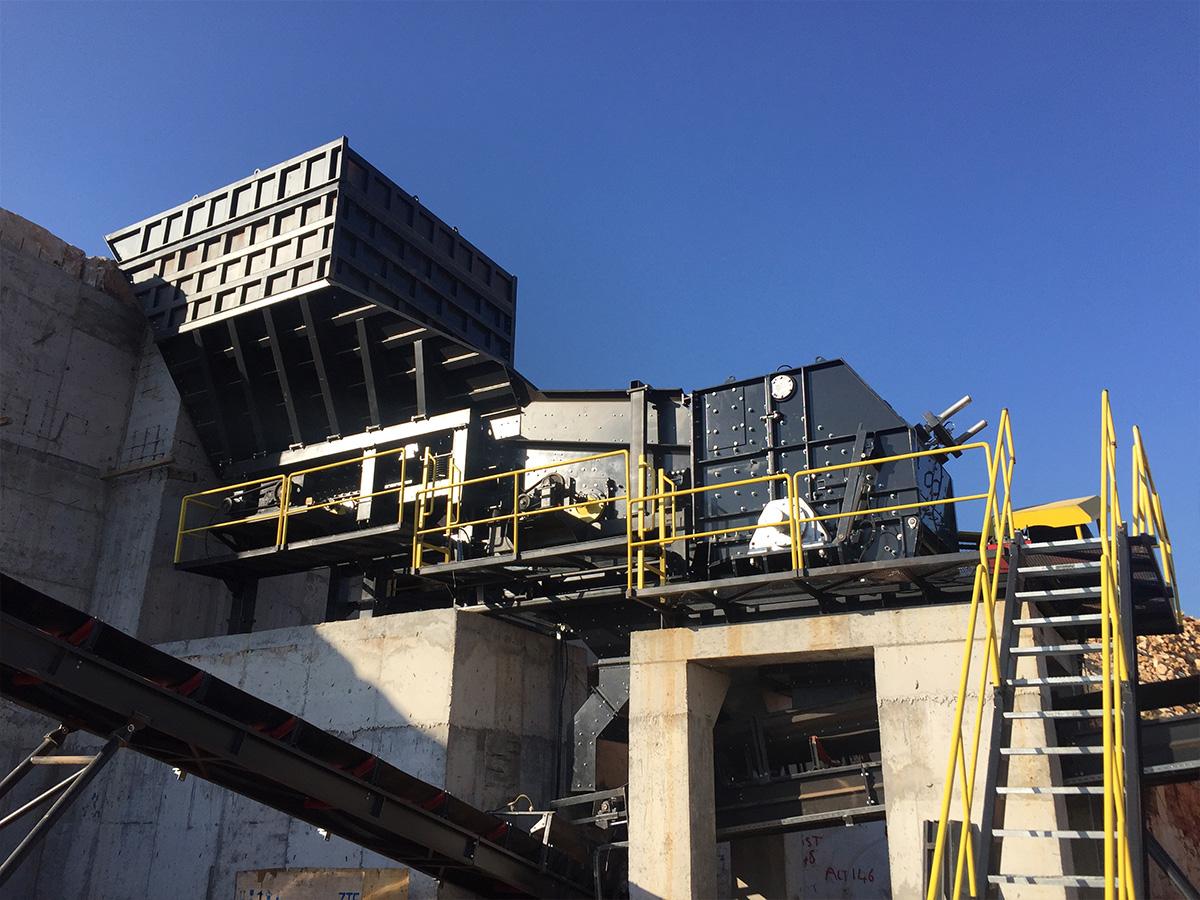

المغذيات الاولية

هي الخزنات التي تقوم بتغذية الكسارات الأولية باللوازم المتواجدة في الخزنة الأولية. المغذيات الهزازة يتم تحريكها من خلال الحركات الهزازة أو أنظمة التحريك الميكانيكية التي تتضمن العلب المسننة. يتم إنتاج المغذيات بحيث تكون ذات قدرة على تحمل ضربات الأحجار ويستخدم في أرضيتها وجوانبها صاج خاص لمنع التأكل. في الغرابل ذات المشابك من الممكن تغيير المسافة ما بين خطوط المشابك وتنتج من اللوازم السلعية وبذلك يكون من السهل التفريق ما بين اللوازم الدقيقة والتراب. المشابك مصنوعة من اللوازم ذات القدرة العالية على التحمل وضد التأكل.

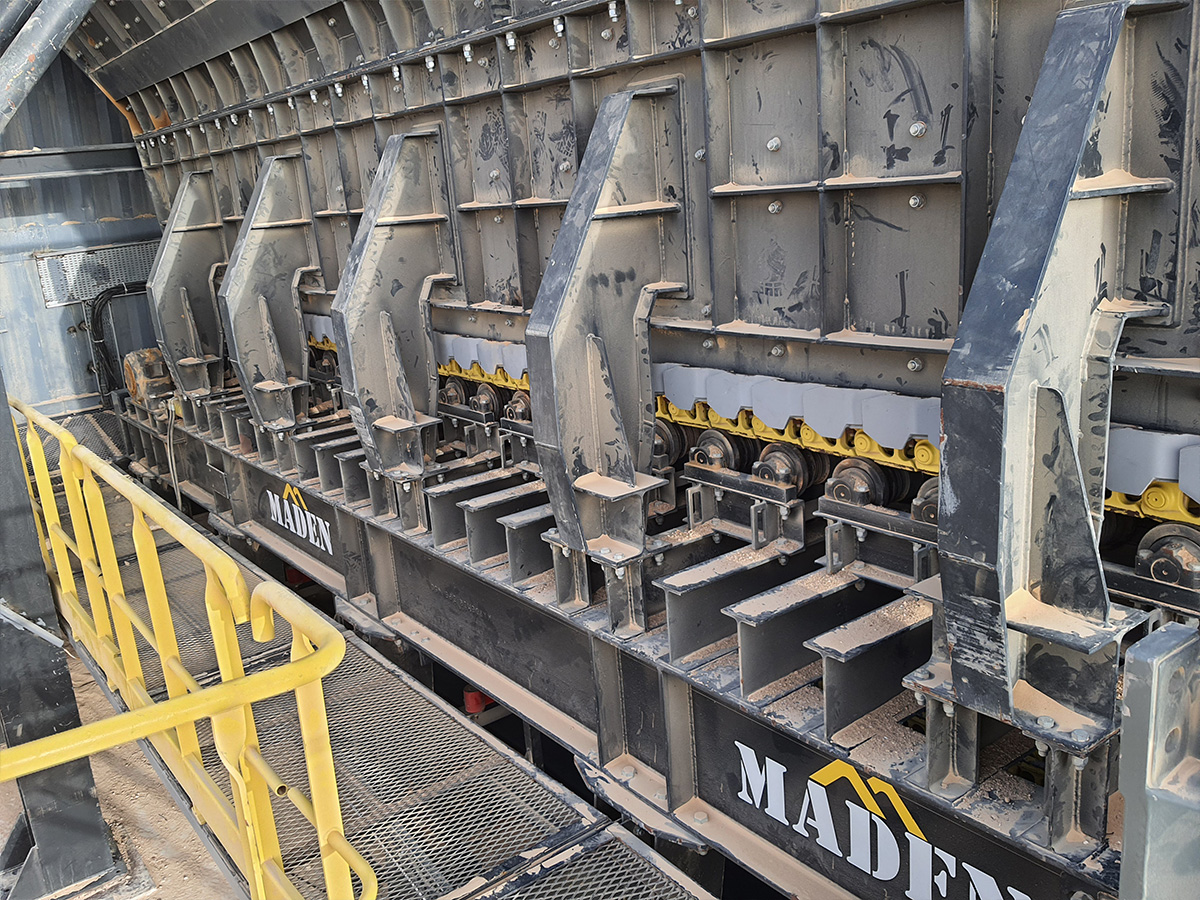

المغذيات المجنزرة

المغذيات المجنزرة هي المغذيات التي تستخدم بالخزنات الأولية في حال كانت اللوازم التي يتم تكسيرها تحتوي على التراب أو الطين بفضل بنيتها القوية والنظام المجنزر التي تمتلكه لا تكون هناك أي مشكلة في التغذية مهما كانت اللوازم قذرة ومن النوع الملتصق.

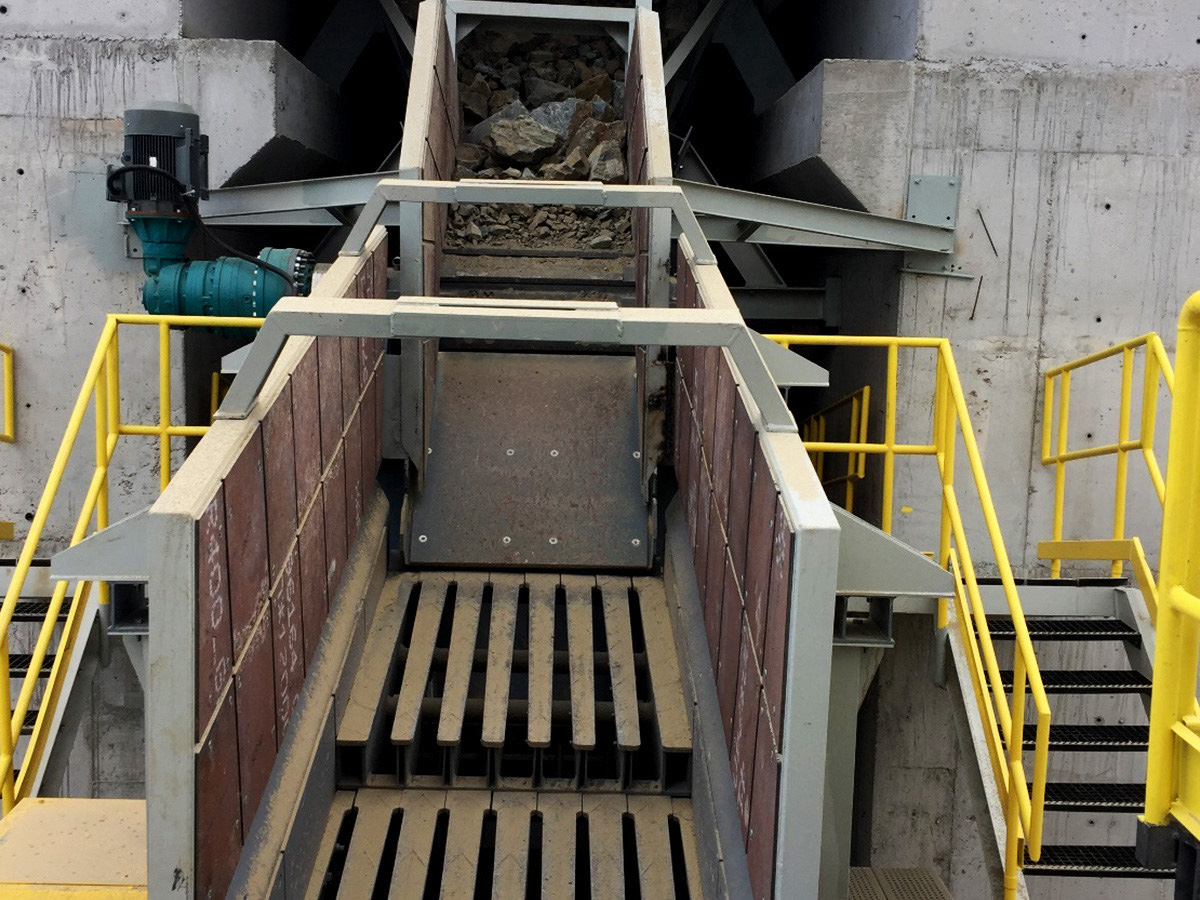

مغذيات التشكيل

تُستخدم مغذيات التشكيل في وحدات التغذية الأولية لتغذية المواد الخام إلى الكسارات الأولية. تعتبر مغذيات المشكل فعالة بشكل خاص في تغذية المواد الطينية واللزجة التي يصعب إطعامها. في هذا النوع من المواد ، يتم استخدام المغذيات الاهتزازية كبديل لأنه من الصعب تنظيف المادة الملتصقة بسطح وحدة التغذية. تتغذى وحدة التغذية المشكّلة عن طريق دفع المواد عليها بحركة الطاولة ذهابًا وإيابًا. نظرًا لأن المواد الموجودة على وحدة التغذية المشكّلة يتم تجريدها إلى حد ما ، فيمكنها أيضًا تغذية المواد العالقة عليها. توفر مغذيات التشكيل معدن ماكنة تشغيلًا خاليًا من المتاعب مع وحدات القيادة الهيدروليكية والهياكل الصلبة الخاصة بها.

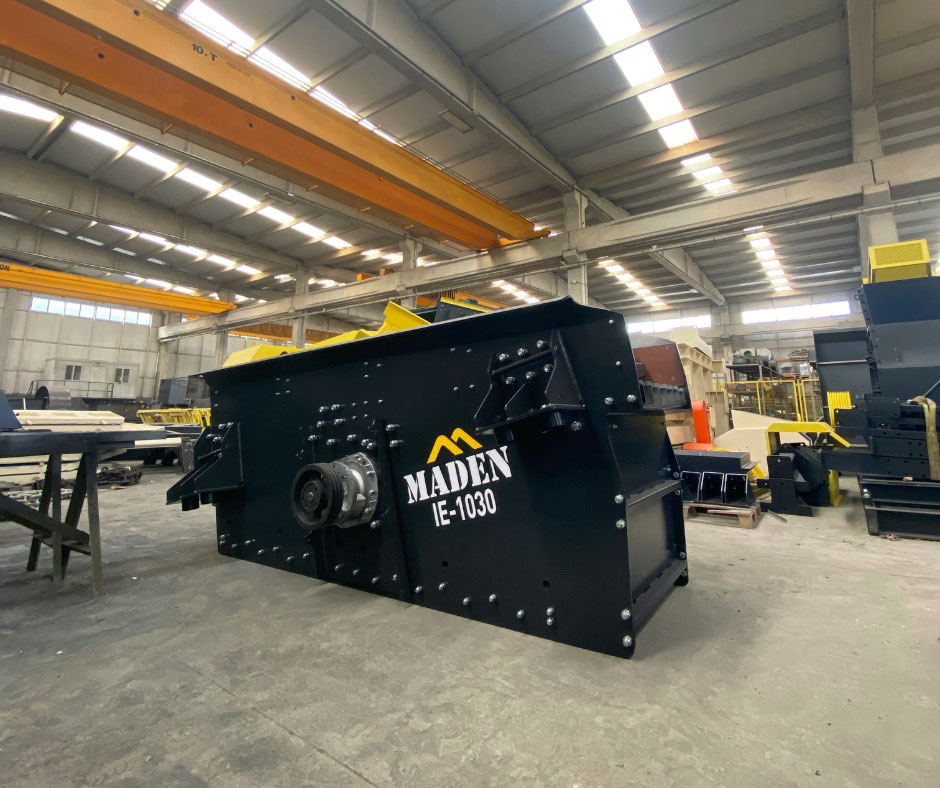

الغرابيل المشبكية

تسمح الغرابيل المشبكية بفصل المواد الدقيقة عن التربة في المواد الخام العلفية في جميع أنواع المواد مع فترات شبكية قابلة للتعديل. يتم تصنيع الشبكات بقوة كافية ومقاومة للتآكل ويمكن استبدالها.

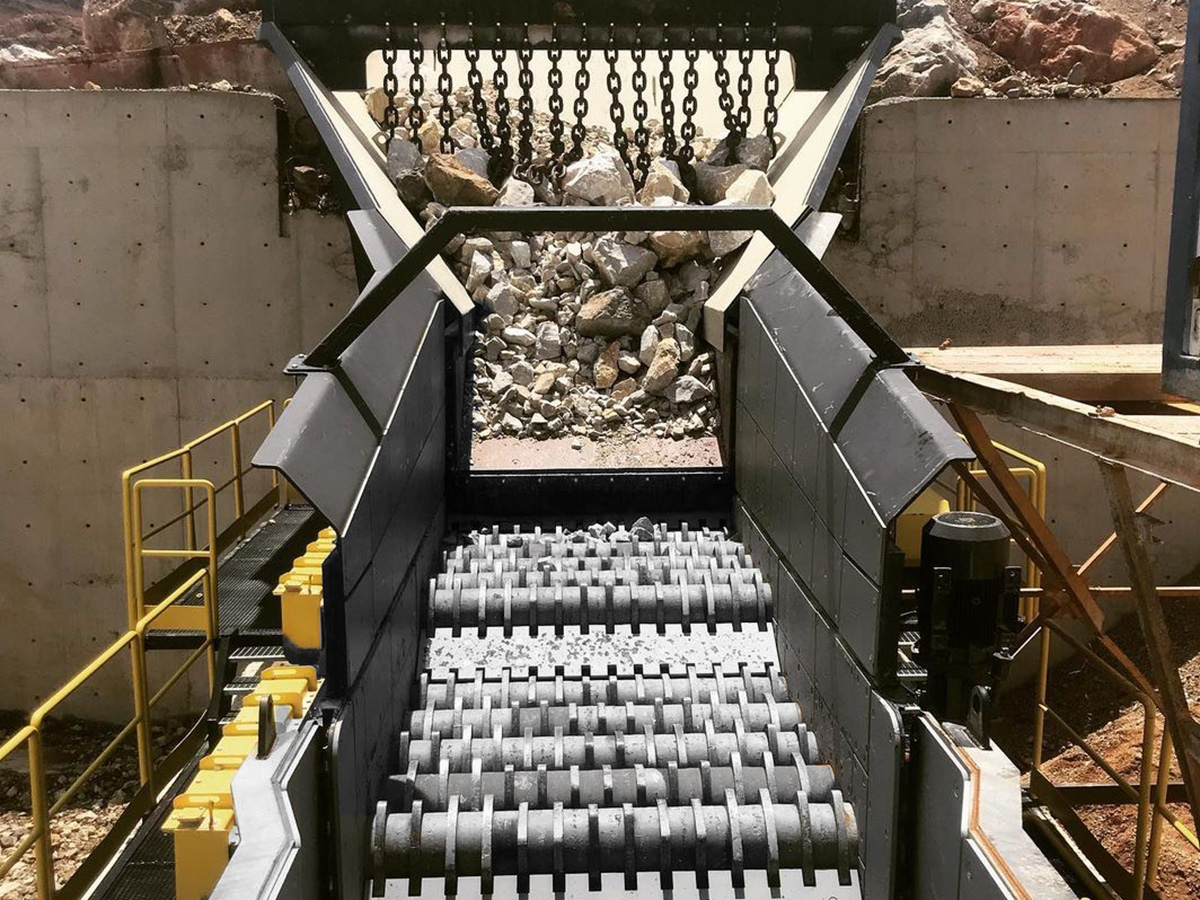

االغرابيل المتمايلة

الغرابيل المتمايلة هي المغذيات التي تستخدم قبل عملية الكسر الأولية في حال أن كانت اللوازم الخام المستخدمة رطبة جدا ومبللة و تحتوي على التراب لتأمين تدفق اللوازم بشكل نظيف و منظم للكسارة. بفضل الميلر و القطع البيضاوية التي تعمل بشكل متناسق فان اللوازم التي تتدفق من الخزنة المغذية تنظف و تتوجه نحو الكسارة بشكل متنظم.

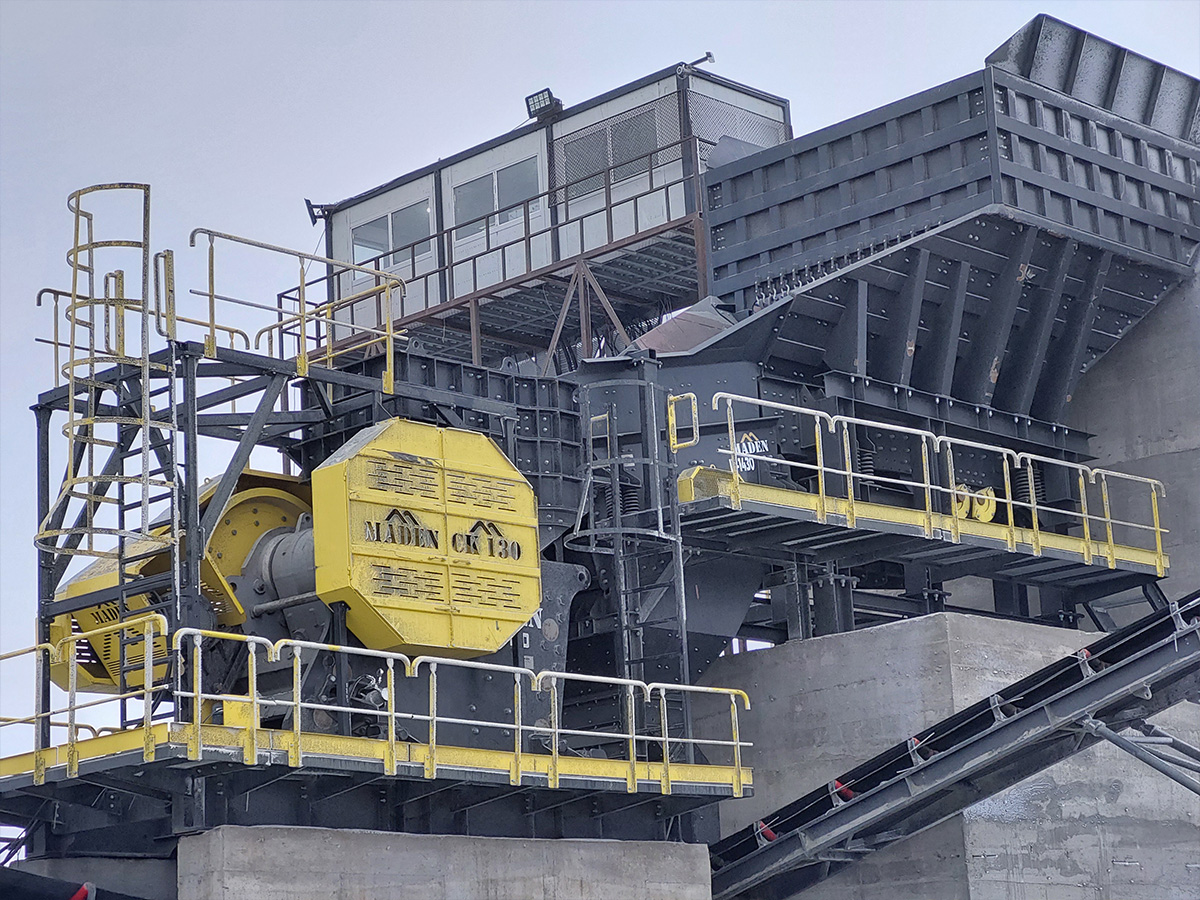

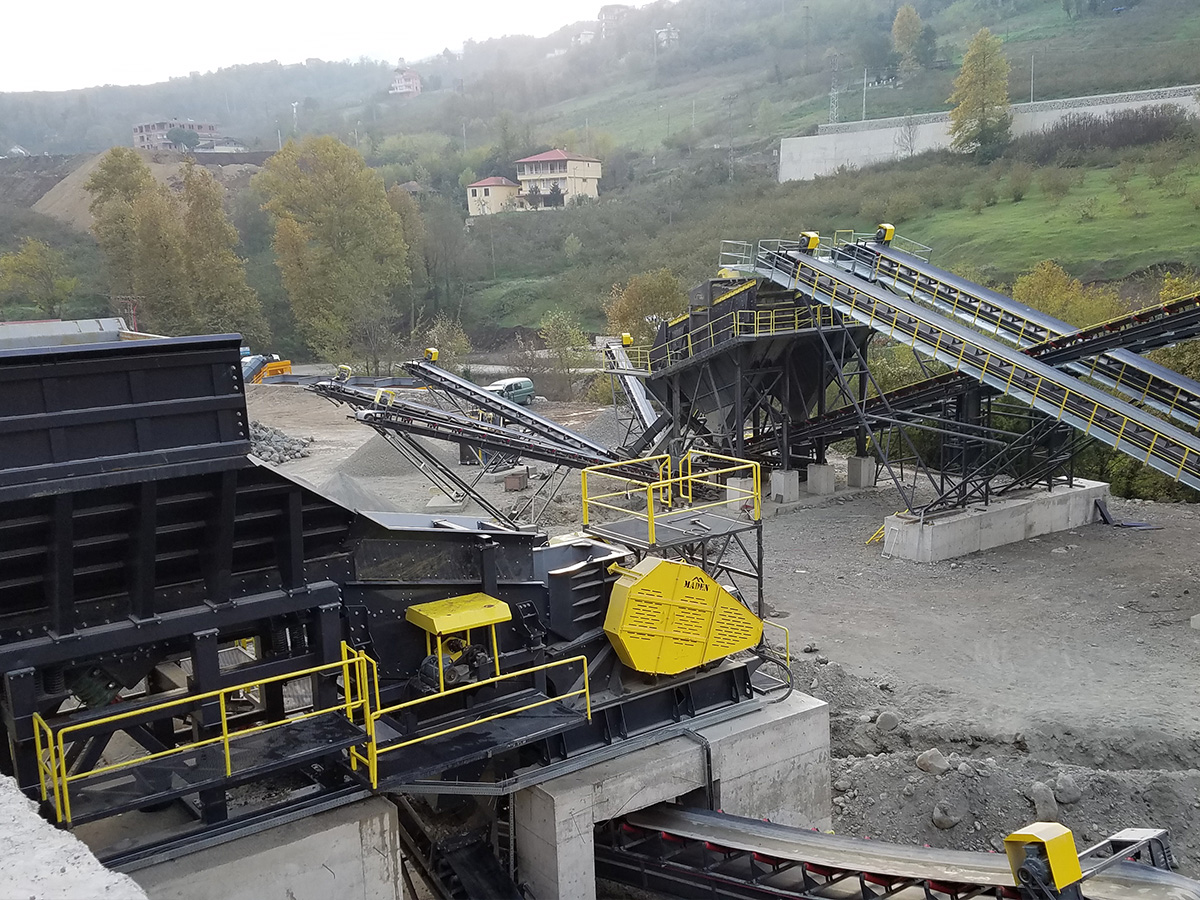

البونكرات الأولية

غرفة كبيرة وعالية الحجم
شكل القادوس مصمم لمنع تلف قاع القادوس أثناء تفريغ المواد من الشاحنة
بطانات تآكل مُثبَّتة بمسامير عند قاعدة التغذية

المواصفات التقنية

نوع المغذي	نوع المغذي	قياسات المغذي (مم)	(kW) قوة المحرك
PB-727	مستقيم	700×2700	2×3,2
PB-930	مستقيم	900×3000	2×4,5
PB-940	مشبك	900×4000	2×4,5
PB-1140	مستقيم	1100×4500	2×7,5
PB-1150	مشبك	1100×5000	2×7,5
PB-1350	مستقيم	1320×5000	18,5
PB-1355	مشبك	1320×5500	18,5
PB-1550	مستقيم	1500×5000	37
PB-1555	مشبك	1500×5500	37
PB-1750	مستقيم	1700×5000	45
PB-1755	مشبك	1700×5500	45

القياسات

الموديل	A	B	C	D	E	F	G	H
PB-727	2855	1085	1970	2185	1220	1180	670	1060
PB-930	3155	965	2300	2480	1320	1300	810	1160
PB-940	4000	965	2300	2480	1320	1300	910	1160
PB-1140	4350	1175	3225	3445	1710	1690	1036	1500
PB-1150	5000	1335	3795	4015	1710	1690	1035	1500
PB-1350	5000	1335	3795	4015	1710	1690	1320	1500
PB-1355	5500	1335	3795	4015	1710	1690	1320	1500
PB-1550	5000	1380	3895	4115	2245	2225	1490	2040
PB-1555	5500	1380	3895	4115	2245	2225	1490	2040
PB-1750	5000	1450	3895	4115	2445	2425	1690	2240
PB-1755	5500	1450	3895	4115	2445	2425	1690	2240

المواصفات التقنية

نوع المغذي	العرض (مم)	الطول الأقصى (مم)	(kW)قوة المحرك القصوى
AF-7050	700	5000	18,5
AF-9060	900	6000	22
AF-1175	1100	7500	30
AF-1385	1300	8500	37
AF-1595	1500	9500	45
AF-1710	1700	10000	60

القياسات

الموديل	A	B	C
AF-7050	5000	1170	700
AF-9060	6000	1400	900
AF-1175	7500	1750	1100
AF-1385	8500	1985	1300
AF-1595	9500	1985	1500
AF-1710	10000	1980	1700

المواصفات التقنية

نوع المغذي	العرض (مم)	الطول الأقصى (مم)	(kW)قوة المحرك القصوى
VG-727	700	2700	45
VG-930	900	3000	55
VG-1140	1100	4000	75
VG-1250	1200	5000	90

المواصفات التقنية

الموديل	القياسات (مم)	(kW) قوة المحرك
IE-830	800×3000	11
IE-1030	1000×3000	11
IE-1230	1200×3000	15
IE-1430	1400×3000	15
IE-1635	1600×3500	18,5
IE-1840	1800×4000	22

القياسات

الموديل	A	B	C	D	E	F
IE-830	3150	1530	780	2450	2675	1365
IE-1030	3000	1685	1080	1575	1715	1440
IE-1230	3280	1540	1180	2470	2680	1560
IE-1430	3405	1540	1380	2610	2840	1950
IE-1635	3850	1545	1580	2910	3140	2150
IE-1840	4050	1600	1780	3210	3440	3310

المواصفات التقنية

الموديل	العرض (مم)	الطول الأقصى (مم)	عدد المراحل	(kW) قوة المحرك
WE-8025	800	2500	1-2	15
WE-1040	1000	4000	1-2	18,5
WE-1240	1200	4000	1-2	22
WE-1460	1400	6000	1-2 -3	30
WE-1670	1600	7000	1-2 -3	37
WE-1880	1800	8000	1-2 -3	45

القياسات

الموديل	A	B	C	عدد المراحل
WE-8025	2500	1000	800	1-2
WE-1040	4000	1500	1000	1-2
WE-1240	4000	1500	1200	1-2
WE-1460	6000	2000	1400	1-2 -3
WE-1670	7000	2000	1600	1-2 -3
WE-1880	8000	2500	1800	1-2 -3

المواصفات التقنية

عدد المراحل	حجم النطاط (م³)	السعة (طن / ساعة)
PH-75	20-25-30	75-150
PH-90	20-25-30	100-200
PH-110	20-30-45	200-350
PH-130	35-50	300-600
PH-150	35-50	350-850
PH-170	40-60	400-1000

القياسات

عدد المراحل	A	B	C
PH-75	5405	4155	4940
PH-90	6135	2705	4250
PH-110	6780	3220	4505
PH-130	8445	4540	5090
PH-150	9085	5290	5280
PH-170	9085	6300	5490

مخطط التوافق

التغذية	متفرق	نموذج الكسارة الأساسي المتوافق
PB-727	IE-830 / WE-8025	CK-75
PB-930	IE-1030 / WE-1040	CK-90
PB-940	IE-1030 / WE-1040	CK-90
PB-1140	IE-1230 / WE-1240	CK-110 / PDK-130
PB-1150	IE-1230 / WE-1240	CK-110 / PDK-130
PB-1350	IE-1430 / WE-1460	CK-130 / PDK-140
PB-1355	IE-1430 / WE-1460	CK-130 / PDK-140
PB-1550	IE-1635 / WE-1670	CK-150 / PDK-160
PB-1555	IE-1635 / WE-1670	CK-150 / PDK-160
PB-1750	IE-1840 / WE-1880	CK-175 / PDK-200
PB-1755	IE-1840 / WE-1880	CK-175 / PDK-200
AF-7050	WE-8025	CK-75
AF-9060	WE-1040	CK-90
AF-1175	WE-1240	CK-110 / PDK-130
AF-1385	WE-1460	CK-130 / PDK-140
AF-1595	WE-1670	CK-150 / PDK-160
AF-1710	WE-1880	CK-175 / PDK-200
VG-727	WE-8025	CK-75
VG-930	WE-1040	CK-90
VG-1140	WE-1240	CK-110 / PDK-130
VG-1250	WE-1460	CK-130 / PDK-140
