PRİMER BESLEME ÜNİTELERİ

PRİMER BESLEME ÜNİTELERİ

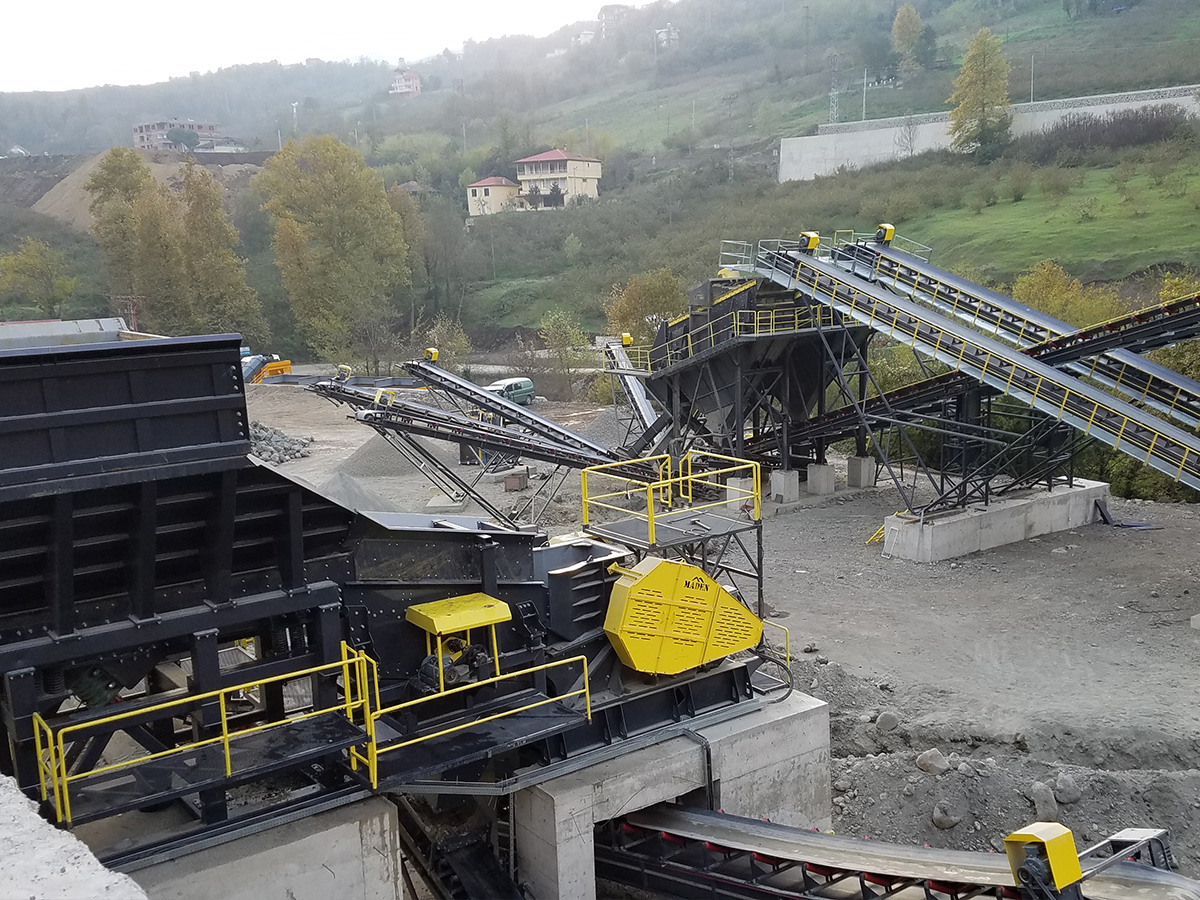

PRİMER BESLEYİCİLER

Primer hazneye dökülen malzemenin primer kırıcılara beslenmesi için kullanılan besleyicilerdir. Vibrasyonlu besleyiciler vibrasyon motorları veya dişli kutulu eksantrik ağırlıklı mekanik tahrik sistemleri ile tahrik edilir. Besleyiciler hazneye dökülen iri taşların yaptığı darbelere dayanabilecek mukavemette üretilir ve taban ve yanlarında aşınmaya karşı özel saclar kullanılır.

PALETLİ BESLEYİCİLER

Paletli besleyiciler, kırılan malzemenin toprak veya kil içermesi sonucu nemin de etkisiyle yapışkan hale gelmesi durumunda primer haznelerde kullanılan besleyicilerdir. Güçlü yapısı ve palet sistemi sayesinde beslenen malzeme ne kadar kirli ve yapışkan olursa olsun besleme problemi yaşanmasını engeller.

VARGEL BESLEYİCİLER

Vargel besleyiciler primer besleme ünitelerinde hammaddenin primer kırıcılara beslenmesinde kullanılır. Vargel besleyiciler, özellikle beslenmesi zor olan çamurlu, killi ve yapışkan malzemelerin beslenmesinde verimli çalışır. Bu tip malzemelerde titreşimli besleyiciler besleyici yüzeyine yapışan malzemeyi temizlemekte zorlandığı için  vargel besleyiciler bir alternatif olarak kullanılırlar. Vargel besleyici tablanın ileri-geri hareketi ile üzerindeki malzemeyi iterek besleme yapar. Vargel besleyiciler,  üzerindeki malzemeyi sıyırarak hareket ettiği için, üzerine yapışmış olan malzemeleri de besleyebilmektedir. MADEN vargel besleyiciler hidrolik tahrik üniteleri ve sağlam yapılarıyla sorunsuz çalışma olanağı sağlanmaktadır.

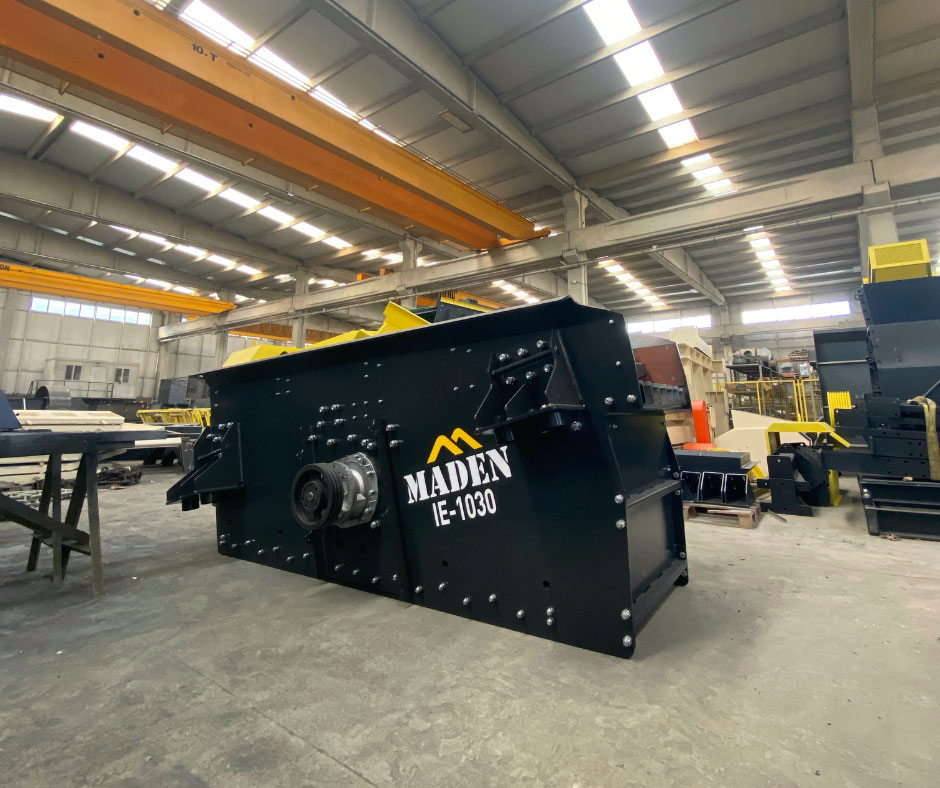

IZGARALI ELEKLER

Izgaralı elekler ayarlanabilir ızgara aralıkları ile her türlü malzemede, beslenen tüvenan malzeme içeriğindeki ince malzeme ve toprak ayrıştırmasının yapılmasına olanak tanır. Izgaralar yeterli mukavemette ve aşınmaya karşı dayanıklı olarak imal edilmekte olup değiştirilebilir yapıdadır.

WOBBLER ELEKLER

Wobbler eleklermiz; beslenen malzemenin nemli, topraklı ve yapışkan olması durumunda, ilk kırma işlemi öncesinde malzemenin kırıcıya temiz ve düzenli akmasını sağlamak için kullanılan ayrıştırma üniteleridir. Birbiri ile senkronize çalışan, eksantrik miller ve üzerindeki eliptik parçalar sayesinde malzemenin besleme haznesi akışı sırasında temizlenmesini ve kırıcıya daha temiz ve düzenli akması sağlanmaktadır.

PRİMER BUNKERLER

  • Geniş ve yüksek hacimli hazne
  • Kamyondan malzeme boşaltma esnasında hazne tabanının zarar görmesini engelleyecek şekilde dizayn edilmiş hazne şekli
  • Besleyici tabanında civata bağlantılı aşınma astarları

TEKNİK ÖZELLİKLER

BESLEYİCİ MODELİ BESLEYİCİ TİPİ BESLEYİCİ EBATLARI (MM) MOTOR GÜCÜ (KW)
PB-727 DÜZ 700×2700 2×3,2
PB-930 DÜZ 900×3000 2×4,5
PB-940 IZGARALI 900×4000 2×4,5
PB-1140 DÜZ 1100×4500 2×7,5
PB-1150 IZGARALI 1100×5000 2×7,5
PB-1350 DÜZ 1320×5000 18,5
PB-1355 IZGARALI 1320×5500 18,5
PB-1550 DÜZ 1500×5000 37
PB-1555 IZGARALI 1500×5500 37
PB-1750 DÜZ 1700×5000 45
PB-1755 IZGARALI 1700×5500 45

ÖLÇÜLER

MODEL A B C D E F G H
PB-727 2855 1085 1970 2185 1220 1180 670 1060
PB-930 3155 965 2300 2480 1320 1300 810 1160
PB-940 4000 965 2300 2480 1320 1300 910 1160
PB-1140 4350 1175 3225 3445 1710 1690 1036 1500
PB-1150 5000 1335 3795 4015 1710 1690 1035 1500
PB-1350 5000 1335 3795 4015 1710 1690 1320 1500
PB-1355 5500 1335 3795 4015 1710 1690 1320 1500
PB-1550 5000 1380 3895 4115 2245 2225 1490 2040
PB-1555 5500 1380 3895 4115 2245 2225 1490 2040
PB-1750 5000 1450 3895 4115 2445 2425 1690 2240
PB-1755 5500 1450 3895 4115 2445 2425 1690 2240

TEKNİK ÖZELLİKLER

BESLEYİCİ MODELİ GENİŞLİK (MM) MAKSİMUM BOY(MM) MOTOR GÜCÜ (KW)
AF-7050 700 5000 18,5
AF-9060 900 6000 22
AF-1175 1100 7500 30
AF-1385 1300 8500 37
AF-1595 1500 9500 45
AF-1710 1700 10000 60

ÖLÇÜLER

MODEL A B C
AF-7050 5000 1170 700
AF-9060 6000 1400 900
AF-1175 7500 1750 1100
AF-1385 8500 1985 1300
AF-1595 9500 1985 1500
AF-1710 10000 1980 1700

TEKNİK ÖZELLİKLER

BESLEYİCİ MODELİ GENİŞLİK (MM) MAKSİMUM BOY(MM) MAKSİMUM MOTOR GÜCÜ (KW)
VG-727 700 2700 45
VG-930 900 3000 55
VG-1140 1100 4000 75
VG-1250 1200 5000 90

TEKNİK ÖZELLİKLER

MODEL EBATLAR (MM) MOTOR GÜCÜ (KW)
IE-830 800×3000 11
IE-1030 1000×3000 11
IE-1230 1200×3000 15
IE-1430 1400×3000 15
IE-1635 1600×3500 18,5
IE-1840 1800×4000 22

ÖLÇÜLER

MODEL A B C D E F
IE-830 3150 1530 780 2450 2675 1365
IE-1030 3000 1685 1080 1575 1715 1440
IE-1230 3280 1540 1180 2470 2680 1560
IE-1430 3405 1540 1380 2610 2840 1950
IE-1635 3850 1545 1580 2910 3140 2150
IE-1840 4050 1600 1780 3210 3440 3310

TEKNİK ÖZELLİKLER

MODEL GENİŞLİK (MM) MAKSİMUM BOY(MM) KADEME SAYISI MOTOR GÜCÜ (KW)
WE-8025 800 1000×2500 1-2 15
WE-1040 1000 1500×4000 1-2 18,5
WE-1240 1200 1500×4000 1-2 22
WE-1460 1400 2000×6000 1-2 -3 30
WE-1670 1600 2000×7000 1-2 -3 37
WE-1880 1800 2500×8000 1-2 -3 45

ÖLÇÜLER

MODEL A B C KADEME SAYISI
WE-8025 2500 1000 800 1-2
WE-1040 4000 1500 1000 1-2
WE-1240 4000 1500 1200 1-2
WE-1460 6000 2000 1400 1-2 -3
WE-1670 7000 2000 1600 1-2 -3
WE-1880 8000 2500 1800 1-2 -3

TEKNİK ÖZELLİKLER

MODEL HAZNE HACMİ (M3) KAPASİTE (TON/SAAT)
PH-75 20-25-30 75-150
PH-90 20-25-30 100-200
PH-110 20-30-45 200-350
PH-130 35-50 300-600
PH-150 35-50 350-850
PH-170 40-60 400-1000

ÖLÇÜLER

MODEL A B C
PH-75 5405 4155 4940
PH-90 6135 2705 4250
PH-110 6780 3220 4505
PH-130 8445 4540 5090
PH-150 9085 5290 5280
PH-170 9085 6300 5490

Uyumluluk Tablosu

BESLEYİCİ AYRIŞTIRICI UYUMLU PRİMER KIRICI MODELİ
PB-727 IE-830 / WE-8025 CK-75
PB-930 IE-1030 / WE-1040 CK-90
PB-940 IE-1030 / WE-1040 CK-90
PB-1140 IE-1230 / WE-1240 CK-110 / PDK-130
PB-1150 IE-1230 / WE-1240 CK-110 / PDK-130
PB-1350 IE-1430 / WE-1460 CK-130 / PDK-140
PB-1355 IE-1430 / WE-1460 CK-130 / PDK-140
PB-1550 IE-1635 / WE-1670 CK-150 / PDK-160
PB-1555 IE-1635 / WE-1670 CK-150 / PDK-160
PB-1750 IE-1840 / WE-1880 CK-175 / PDK-200
PB-1755 IE-1840 / WE-1880 CK-175 / PDK-200
AF-7050 WE-8025 CK-75
AF-9060 WE-1040 CK-90
AF-1175 WE-1240 CK-110 / PDK-130
AF-1385 WE-1460 CK-130 / PDK-140
AF-1595 WE-1670 CK-150 / PDK-160
AF-1710 WE-1880 CK-175 / PDK-200
VG-727 WE-8025 CK-75
VG-930 WE-1040 CK-90
VG-1140 WE-1240 CK-110 / PDK-130
VG-1250 WE-1460 CK-130 / PDK-140
