UNITÉS D’ALIMENTATION PRIMAIRES

UNITÉS D’ALIMENTATION PRIMAIRES

ALIMENTATEURS PRIMAIRES

Ce sont les alimentateurs utilisés pour alimenter le matériau versé dans la chambre primaire vers les concasseurs primaires. Les alimentateurs vibrants sont entraînés par des moteurs vibrants ou des systèmes d’entraînement mécaniques avec des entraînements excentriques à boîte de vitesses. Les mangeoires sont suffisamment solides pour résister aux impacts de grosses pierres versées dans la chambre, et des tôles spéciales. sont utilisées sur le fond et les côtés contre l’usure.

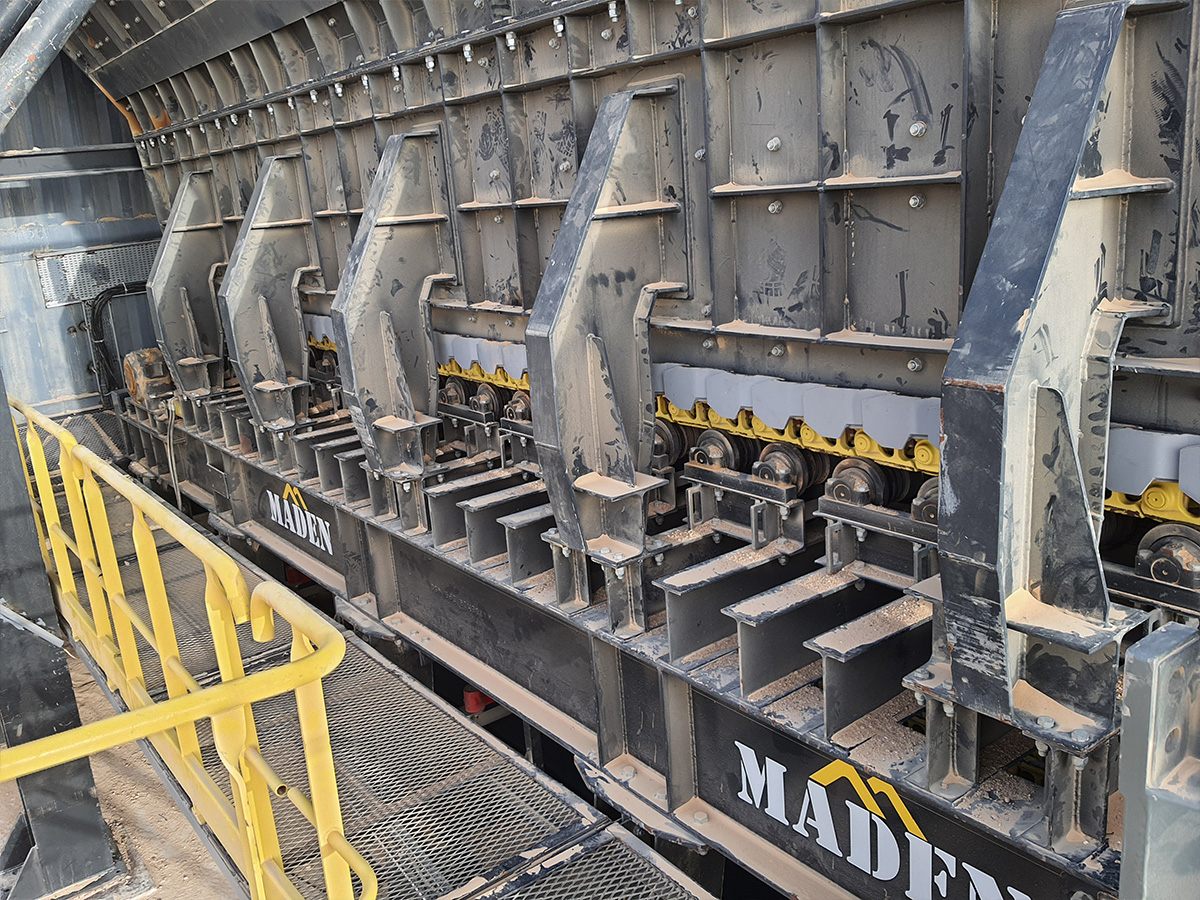

ALIMENTATEURS À TABLIER

Les alimentateurs à tablier sont les alimentateurs utilisés dans les chambres primaires lorsque le matériau broyé contient de la terre ou de l’argile et devient collant sous l’effet de l’humidité. Grâce à sa structure solide et à son système de palettes, il évite les problèmes d’alimentation, même si le matériau alimenté est sale et collant.

LES ALIMENTATEURS VARGEL

Les alimentateurs vargel sont utilisés dans les unités d’alimentation primaire pour alimenter en matières premières les concasseurs primaires. Les mangeoires Vargel sont particulièrement efficaces pour nourrir les matériaux boueux, argileux et collants difficiles à nourrir. Dans ce type de matériaux, les alimentateurs vibrants sont utilisés comme alternative car il est difficile de nettoyer le matériau adhérant à la surface de l’alimentateur. L’alimentateur Vargel alimente en poussant le matériau dessus avec le mouvement de va-et-vient de la table. Étant donné que le matériau sur l’alimentateur vargel est en quelque sorte dépouillé, il peut également alimenter les matériaux collés dessus. Les alimentateurs Vargel de MADEN offrent un fonctionnement sans problème avec leurs unités d’entraînement hydrauliques et leurs structures solides.

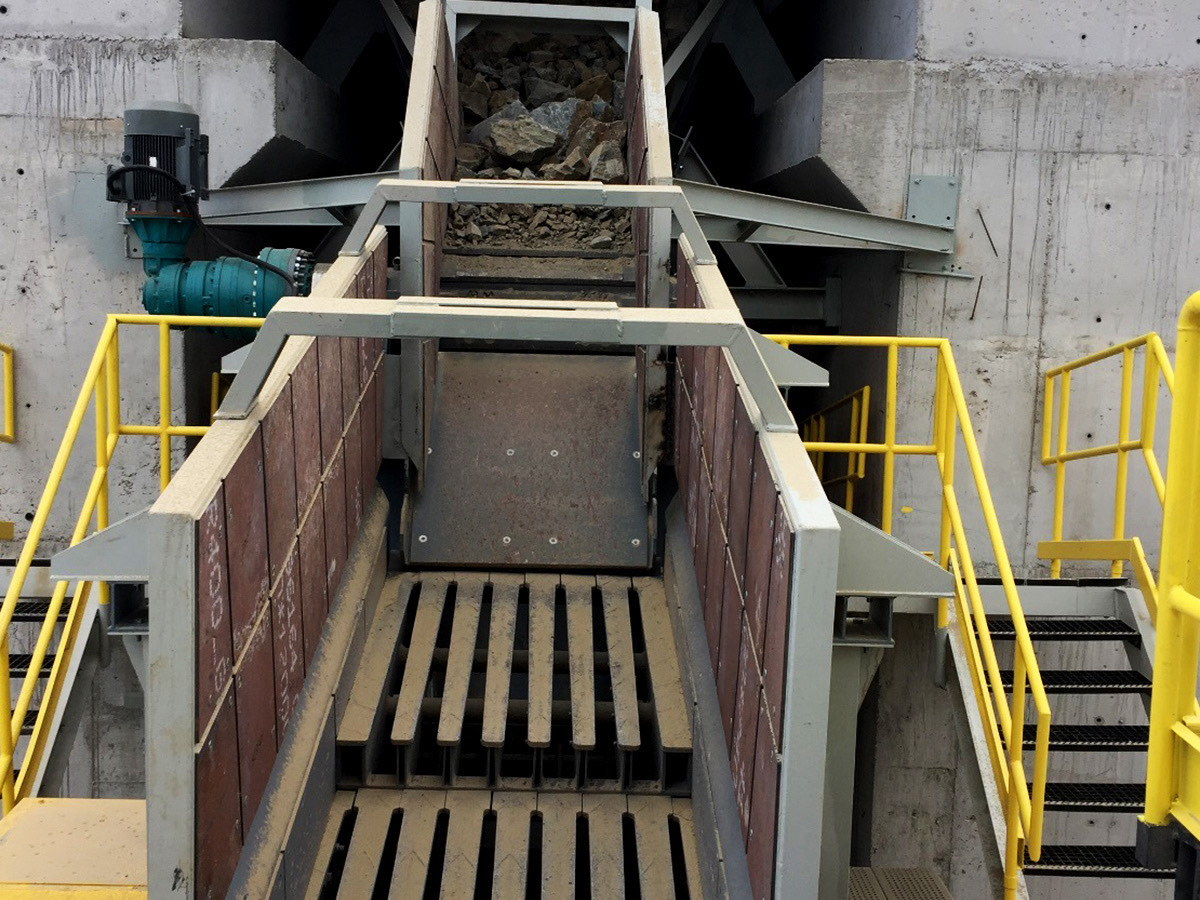

LES TAMIS AVEC GRILLES

Le but du tamis avec grilles est la séparation et le tri des matériaux en vrac, en règle générale, il est utilisé avant le broyage. Les tamis avec grilles sont suffisamment résistantes, résistantes à l’usure et de conception interchangeable.

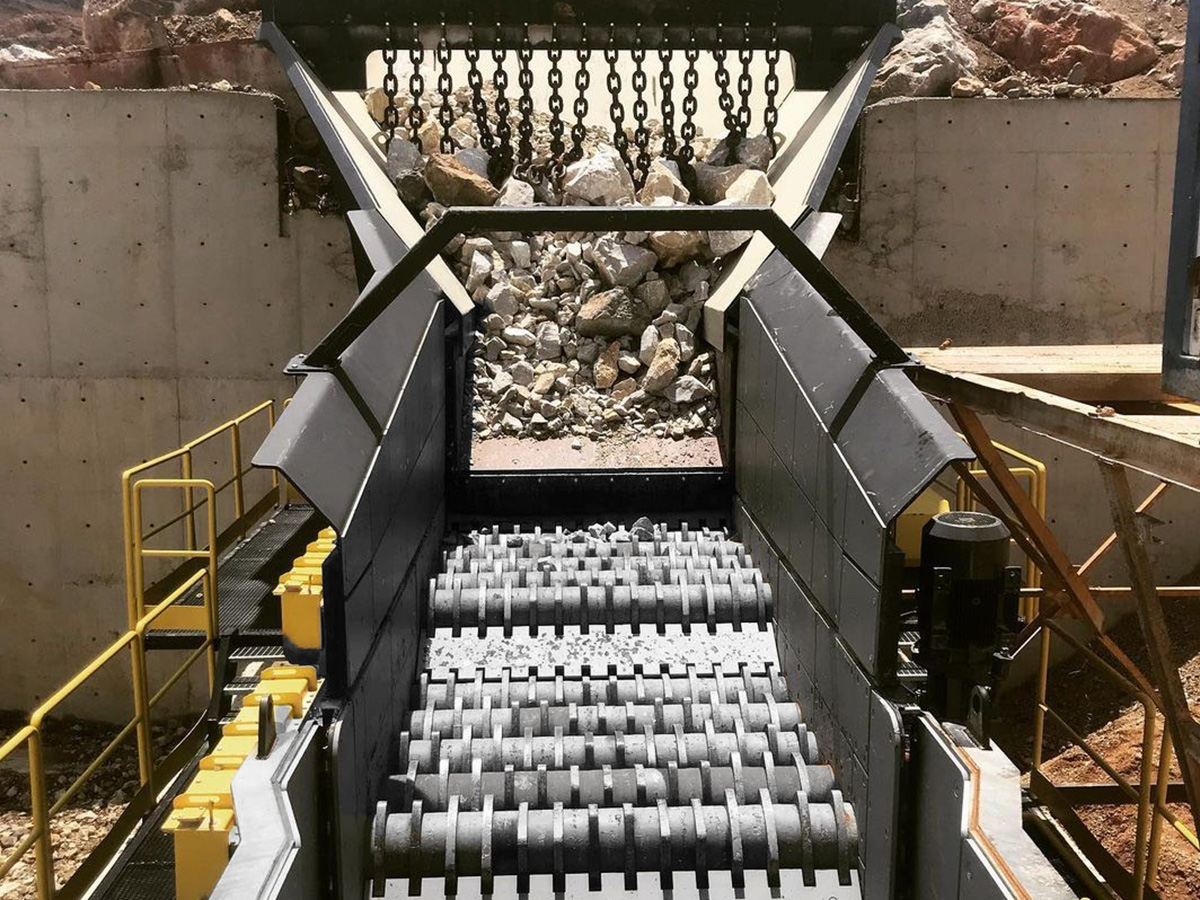

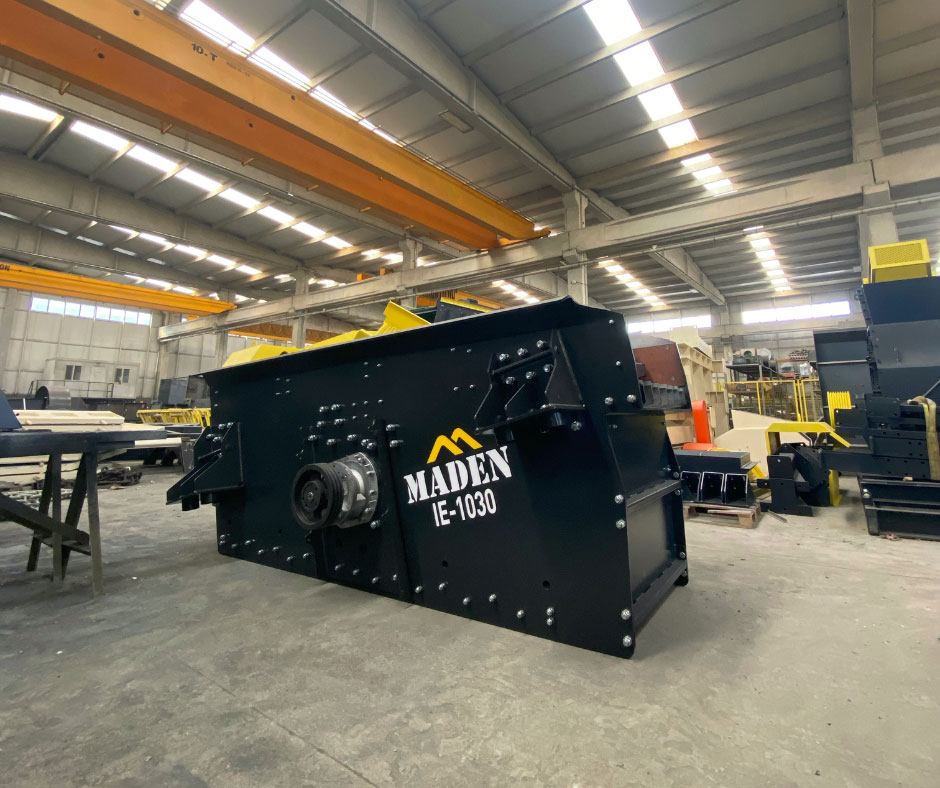

TAMIS WOBBLER

Nos tamis wobbler; sont les unités de séparation utilisées pour assurer un flux propre et régulier du matériau vers le concasseur avant le premier processus de concassage, dans le cas où le matériau alimenté est humide, terreux et collant. Grâce aux arbres excentriques et aux parties elliptiques qui fonctionnent de manière synchronisée les unes avec les autres, le matériau est nettoyé pendant le flux de la chambre d’alimentation et il s’écoule plus proprement et régulièrement vers le concasseur.

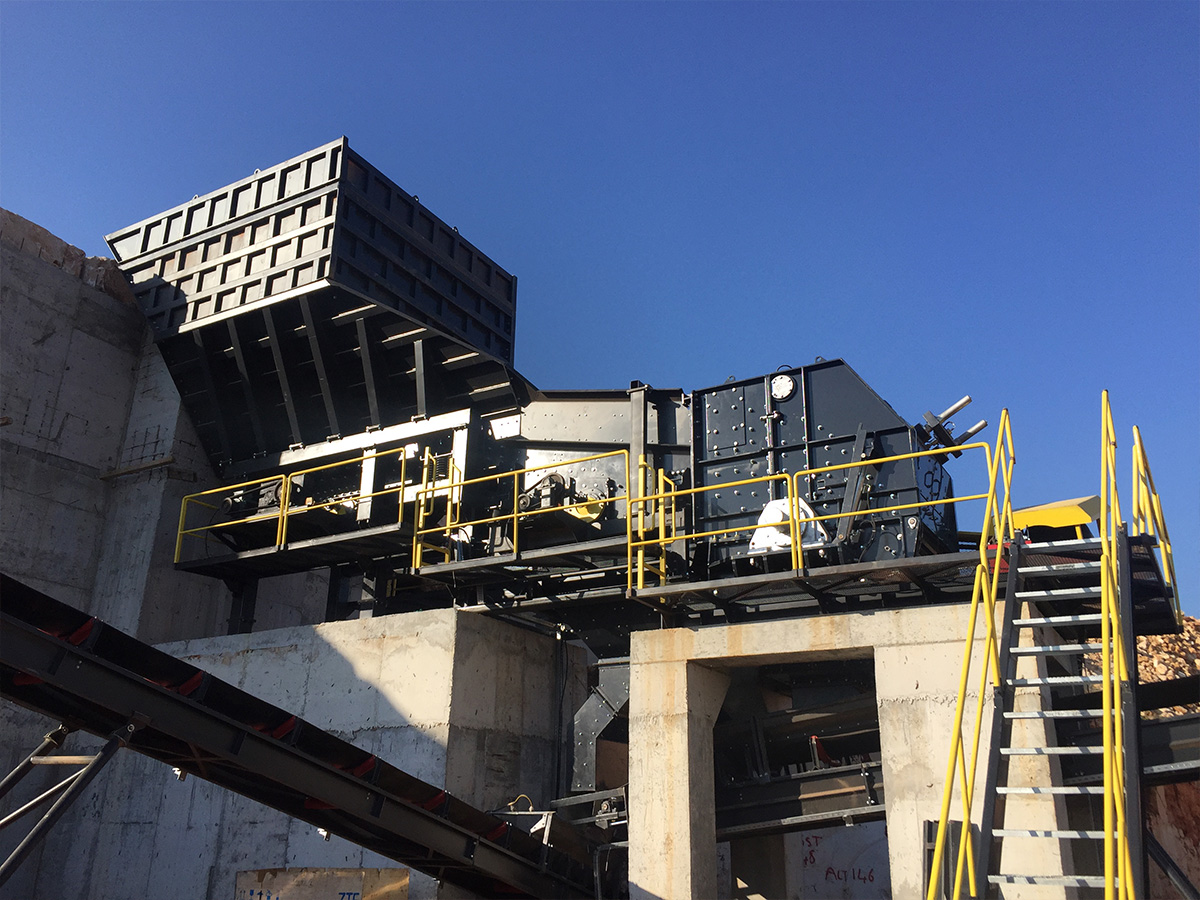

TRÉMIE DE CHARGEMENT PRIMAIRE

  • Grande trémie à volume élevé
  • La forme de la trémie est conçue pour éviter d’endommager le fond de la trémie lors du déchargement du matériau du camion.
  • Doublures d’usure boulonnées à la base de l’alimentateur

SPÉCIFICATIONS TECHNIQUES

MODÈLE D’ALIMENTATEUR TYPE D’ALIMENTATEUR DIMENSIONS DE L’ALIMENTATEUR (mm) PUISSANCE DU MOTEUR (kW)
PB-727 DROITE 700×2700 2×3,2
PB-930 DROITE 900×3000 2×4,5
PB-940 GRILLÉ 900×4000 2×4,5
PB-1140 DROITE 1100×4500 2×7,5
PB-1150 GRILLÉ 1100×5000 2×7,5
PB-1350 DROITE 1320×5000 18,5
PB-1355 GRILLÉ 1320×5500 18,5
PB-1550 DROITE 1500×5000 37
PB-1555 GRILLÉ 1500×5500 37
PB-1750 DROITE 1700×5000 45
PB-1755 GRILLÉ 1700×5500 45

DIMENSIONS

MODEL A B C D E F G H
PB-727 2855 1085 1970 2185 1220 1180 670 1060
PB-930 3155 965 2300 2480 1320 1300 810 1160
PB-940 4000 965 2300 2480 1320 1300 910 1160
PB-1140 4350 1175 3225 3445 1710 1690 1036 1500
PB-1150 5000 1335 3795 4015 1710 1690 1035 1500
PB-1350 5000 1335 3795 4015 1710 1690 1320 1500
PB-1355 5500 1335 3795 4015 1710 1690 1320 1500
PB-1550 5000 1380 3895 4115 2245 2225 1490 2040
PB-1555 5500 1380 3895 4115 2245 2225 1490 2040
PB-1750 5000 1450 3895 4115 2445 2425 1690 2240
PB-1755 5500 1450 3895 4115 2445 2425 1690 2240

SPÉCIFICATIONS TECHNIQUES

MODÈLE D’ALIMENTATEUR LARGEUR (mm) LONGUEUR MAXIMALE (mm) PUISSANCE DU MOTEUR (kW)
AF-7050 700 5000 18,5
AF-9060 900 6000 22
AF-1175 1100 7500 30
AF-1385 1300 8500 37
AF-1595 1500 9500 45
AF-1710 1700 10000 60

DIMENSIONS

MODEL A B C
AF-7050 5000 1170 700
AF-9060 6000 1400 900
AF-1175 7500 1750 1100
AF-1385 8500 1985 1300
AF-1595 9500 1985 1500
AF-1710 10000 1980 1700

SPÉCIFICATIONS TECHNIQUES

MODÈLE D’ALIMENTATEUR LARGEUR (mm) LONGUEUR MAXIMALE (mm) PUISSANCE MAXIMALE DU MOTEUR (kW)
VG-727 700 2700 45
VG-930 900 3000 55
VG-1140 1100 4000 75
VG-1250 1200 5000 90

SPÉCIFICATIONS TECHNIQUES

MODEL DIMENSIONS (mm) PUISSANCE DU MOTEUR (kW
IE-830 800×3000 11
IE-1030 1000×3000 11
IE-1230 1200×3000 15
IE-1430 1400×3000 15
IE-1635 1600×3500 18,5
IE-1840 1800×4000 22

DIMENSIONS

MODEL A B C D E F
IE-830 3150 1530 780 2450 2675 1365
IE-1030 3000 1685 1080 1575 1715 1440
IE-1230 3280 1540 1180 2470 2680 1560
IE-1430 3405 1540 1380 2610 2840 1950
IE-1635 3850 1545 1580 2910 3140 2150
IE-1840 4050 1600 1780 3210 3440 3310

SPÉCIFICATIONS TECHNIQUES

MODEL LARGEUR (mm) LONGUEUR MAXIMALE (mm) ÉTAPES PUISSANCE DU MOTEUR (kW)
WE-8025 800 1000×2500 1-2 15
WE-1040 1000 1500×4000 1-2 18,5
WE-1240 1200 1500×4000 1-2 22
WE-1460 1400 2000×6000 1-2 -3 30
WE-1670 1600 2000×7000 1-2 -3 37
WE-1880 1800 2500×8000 1-2 -3 45

DIMENSIONS

MODEL A B C ÉTAPES
WE-8025 2500 1000 800 1-2
WE-1040 4000 1500 1000 1-2
WE-1240 4000 1500 1200 1-2
WE-1460 6000 2000 1400 1-2 -3
WE-1670 7000 2000 1600 1-2 -3
WE-1880 8000 2500 1800 1-2 -3

SPÉCIFICATIONS TECHNIQUES

MODEL VOLUME DE LA TRÉMIE (m³) CAPACITÉ (TONNE/HEURE)
PH-75 20-25-30 75-150
PH-90 20-25-30 100-200
PH-110 20-30-45 200-350
PH-130 35-50 300-600
PH-150 35-50 350-850
PH-170 40-60 400-1000

DIMENSIONS

MODEL A B C
PH-75 5405 4155 4940
PH-90 6135 2705 4250
PH-110 6780 3220 4505
PH-130 8445 4540 5090
PH-150 9085 5290 5280
PH-170 9085 6300 5490

Tableau de Compatibilité

ALIMENTATEUR SÉPARÉ MODÈLE DE CONCASSEUR PRIMAIRE COMPATIBLE
PB-727 IE-830 / WE-8025 CK-75
PB-930 IE-1030 / WE-1040 CK-90
PB-940 IE-1030 / WE-1040 CK-90
PB-1140 IE-1230 / WE-1240 CK-110 / PDK-130
PB-1150 IE-1230 / WE-1240 CK-110 / PDK-130
PB-1350 IE-1430 / WE-1460 CK-130 / PDK-140
PB-1355 IE-1430 / WE-1460 CK-130 / PDK-140
PB-1550 IE-1635 / WE-1670 CK-150 / PDK-160
PB-1555 IE-1635 / WE-1670 CK-150 / PDK-160
PB-1750 IE-1840 / WE-1880 CK-175 / PDK-200
PB-1755 IE-1840 / WE-1880 CK-175 / PDK-200
AF-7050 WE-8025 CK-75
AF-9060 WE-1040 CK-90
AF-1175 WE-1240 CK-110 / PDK-130
AF-1385 WE-1460 CK-130 / PDK-140
AF-1595 WE-1670 CK-150 / PDK-160
AF-1710 WE-1880 CK-175 / PDK-200
VG-727 WE-8025 CK-75
VG-930 WE-1040 CK-90
VG-1140 WE-1240 CK-110 / PDK-130
VG-1250 WE-1460 CK-130 / PDK-140
