БУНКЕРЫ — ПИТАТЕЛИ

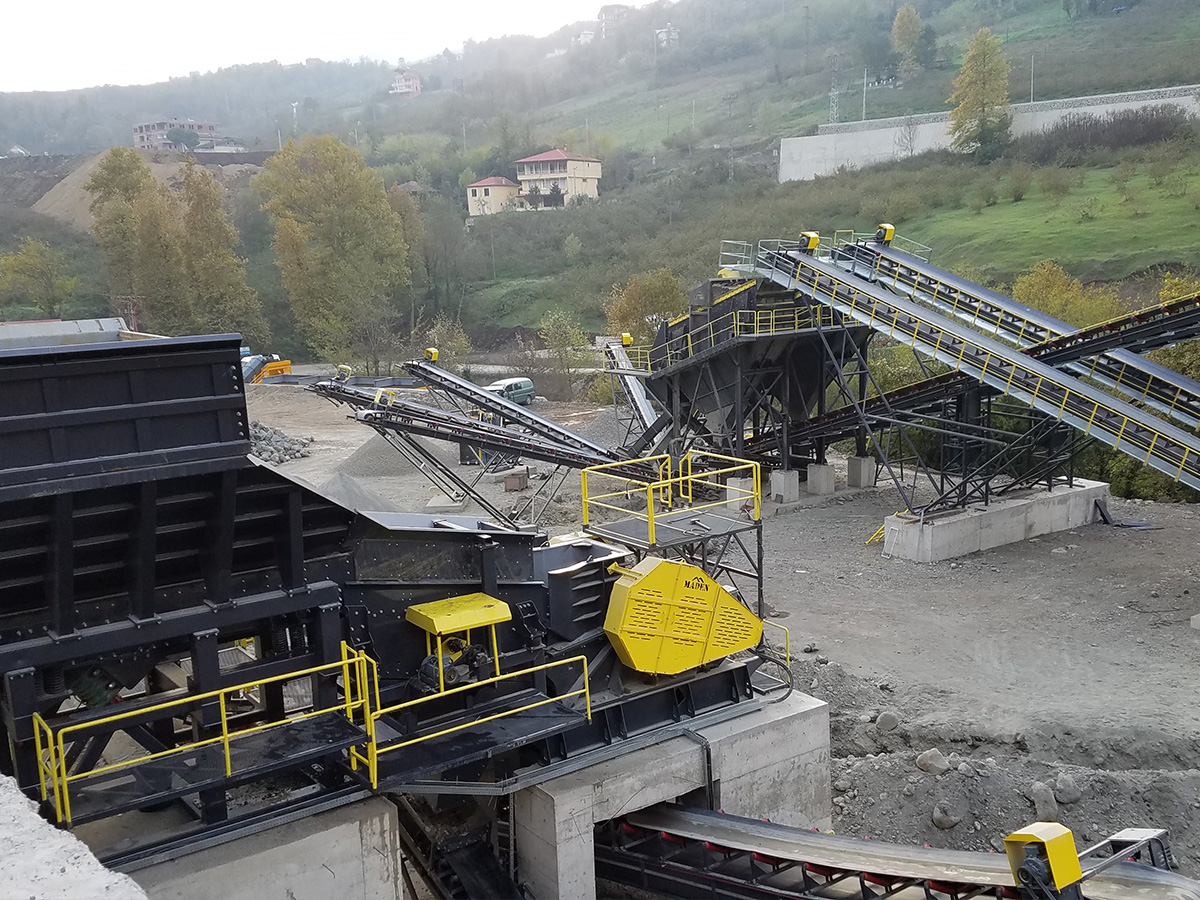

ПЕРВИЧНЫЕ ПИТАТЕЛИ

Первичные питатели используются для подачи материала в основной бункер дробилки. Они приводятся в действие вибрационными двигателями или системами механического привода с эксцентриковым приводом и редукторами. Питатели изготавливаются с такой прочностью, чтобы выдерживать удары крупных камней, засыпанных в бункер, а на основании и бортах используются специальные листы для защиты от износа и эрозии металла.

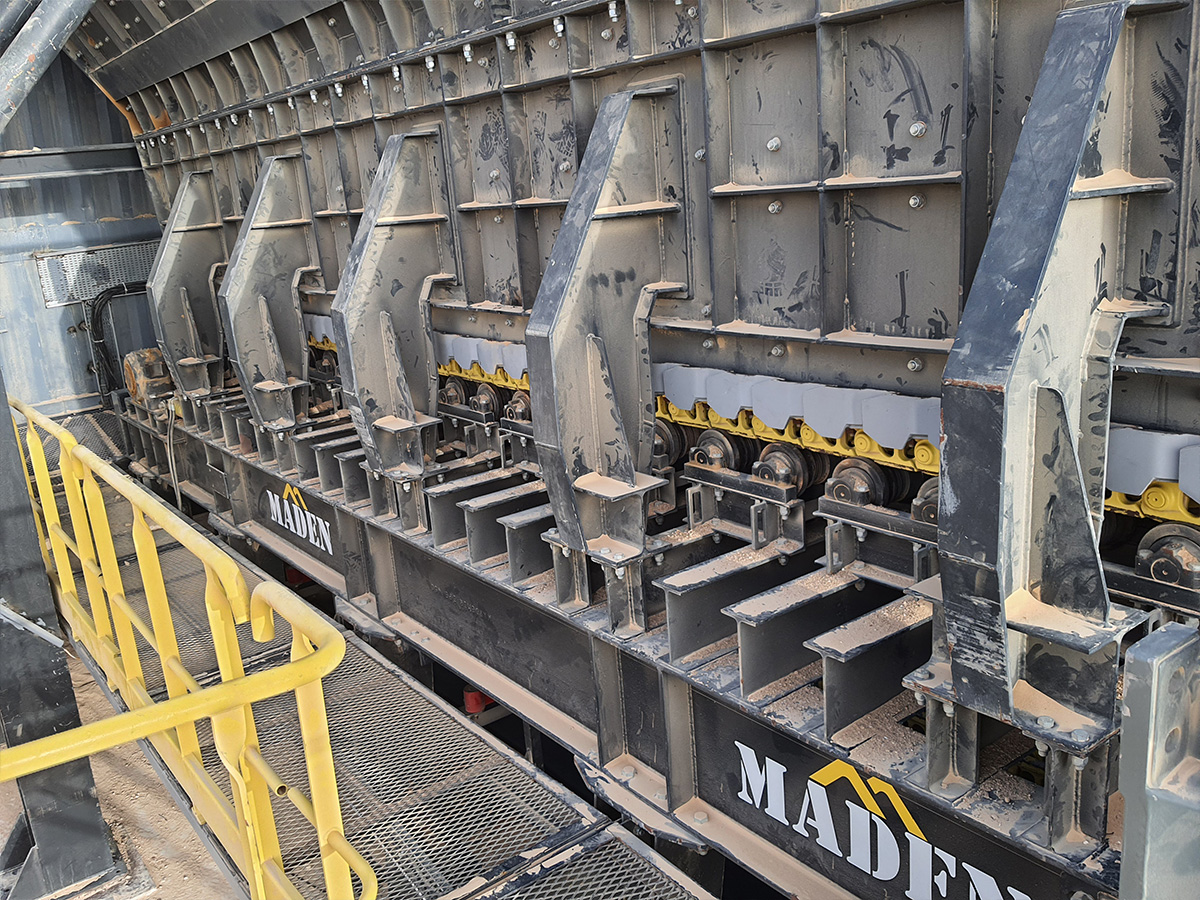

ПЛАСТИНЧАТЫЕ ПИТАТЕЛИ

Пластинчатые питатели предназначены для равномерной выдачи сыпучих материалов,даже таких как глинистые и абразивные, из бункеров в рабочие машины. Пластинчатые питатели имеют прочную конструкцию, рабочий механизм оснащен приводными и натяжными валами со звездочками, двумя рядами роликов, электрическим двигателем.

КАЧАЮЩИЙСЯ ПИТАТЕЛЬ (ЛОТКОВЫЙ)

Качающиеся (лотковые) питатели предназначены для приема исходной гравийно-песчаной породы, дозировки и равномерной (дозированной) подачи сыпучих и кусковых материалов в рабочие машины. Преимущества такой машины состоит в особенности подачи липких, влажных материалов, в простоте дизайна, в совместимости с абразивными материалами. Качающиеся пиатели марки MADEN MACHINERY снабжены гидровлическим приводом и прочной конструкцией, что обеспечивает бесперебойную работу машины.

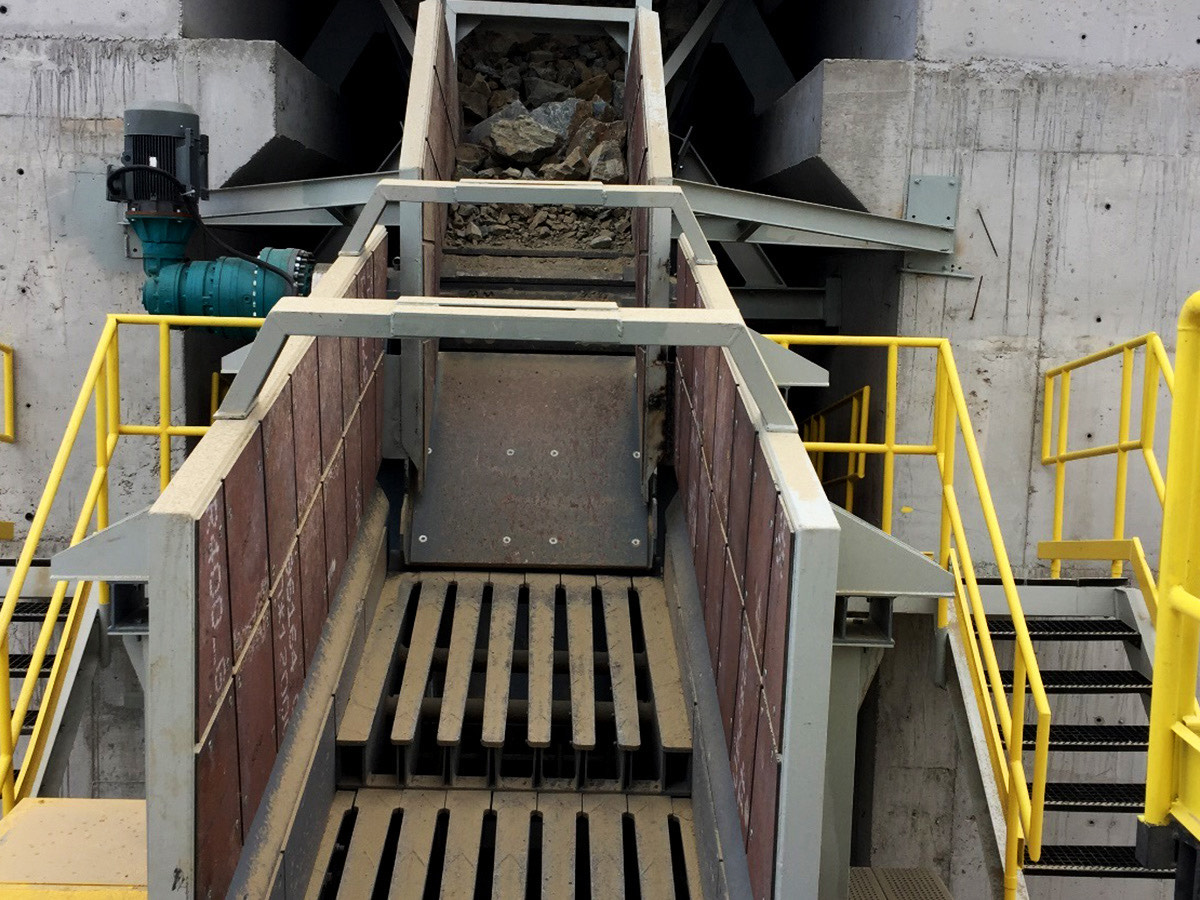

РЕШЕТЧАТЫЙ ГРОХОТ (КОЛЕСНИКОВЫЙ)

Грохот предназначен для разделения и сортировки сыпучих материалов, как правило используется перед дроблением. Решетки на грохоте изготовлены с достаточной прочностью и износостойкостью и имеют взаимозаменяемую конструкцию.

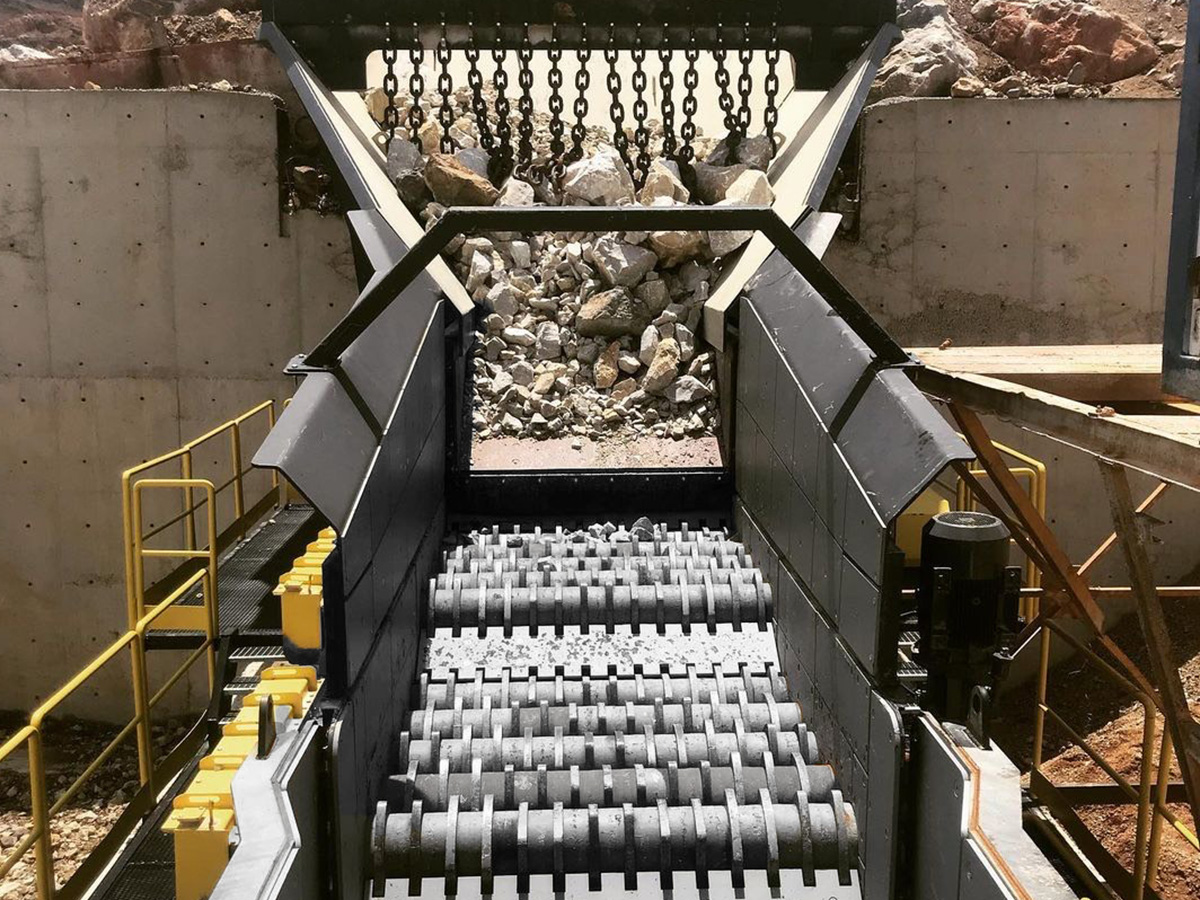

ВАЛКОВЫЙ ГРОХОТ (ВОББЛЕР)

Валковые грохоты предназначены для приема исходной породы и равномерной подачи сыпучих и кусковых материалов из бункера в рабочие машины. Они являются наиболее эффективным видом оборудования для удаления вязких загрязненных фракций породы из основного перерабатываемого материала. При помощи эксцентричных валов валковые грохоты разделяют породы,предотвращая загрязнение.

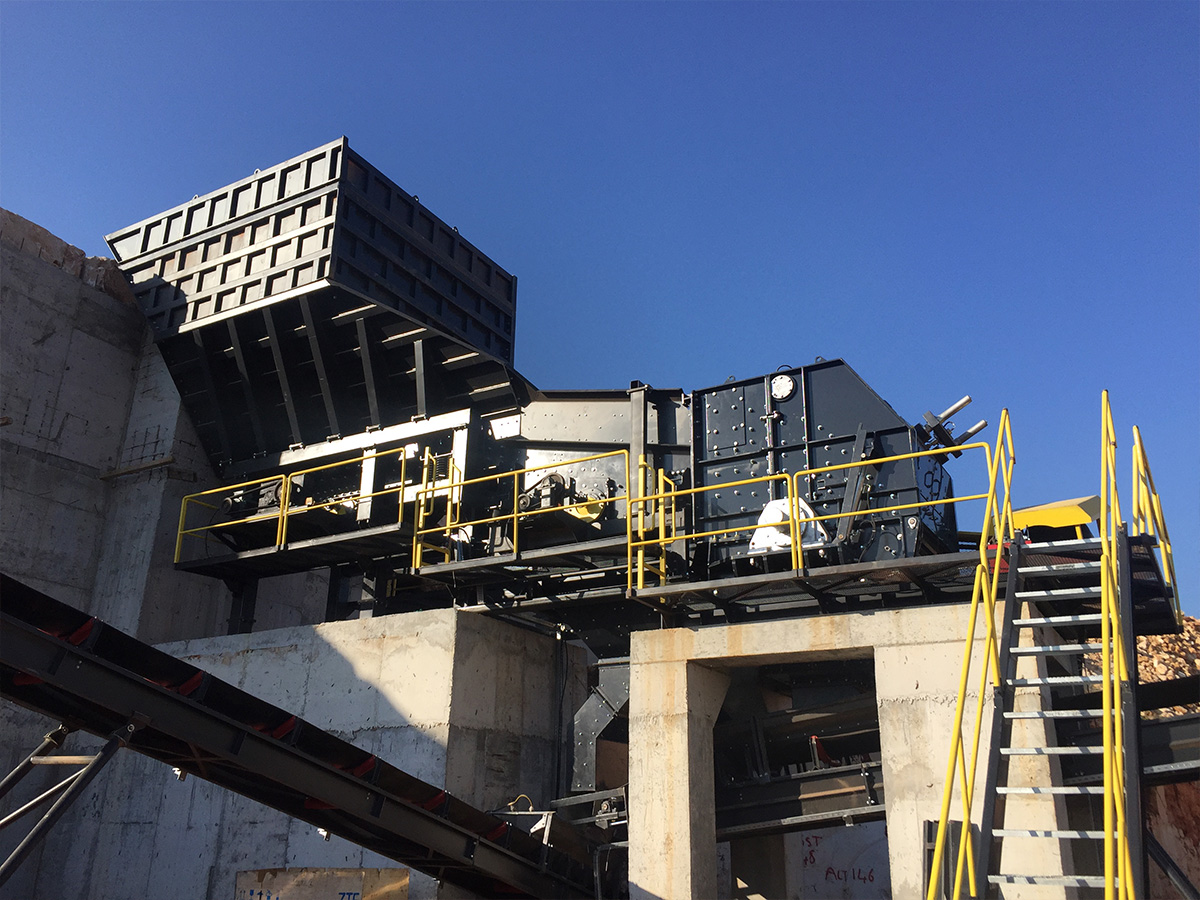

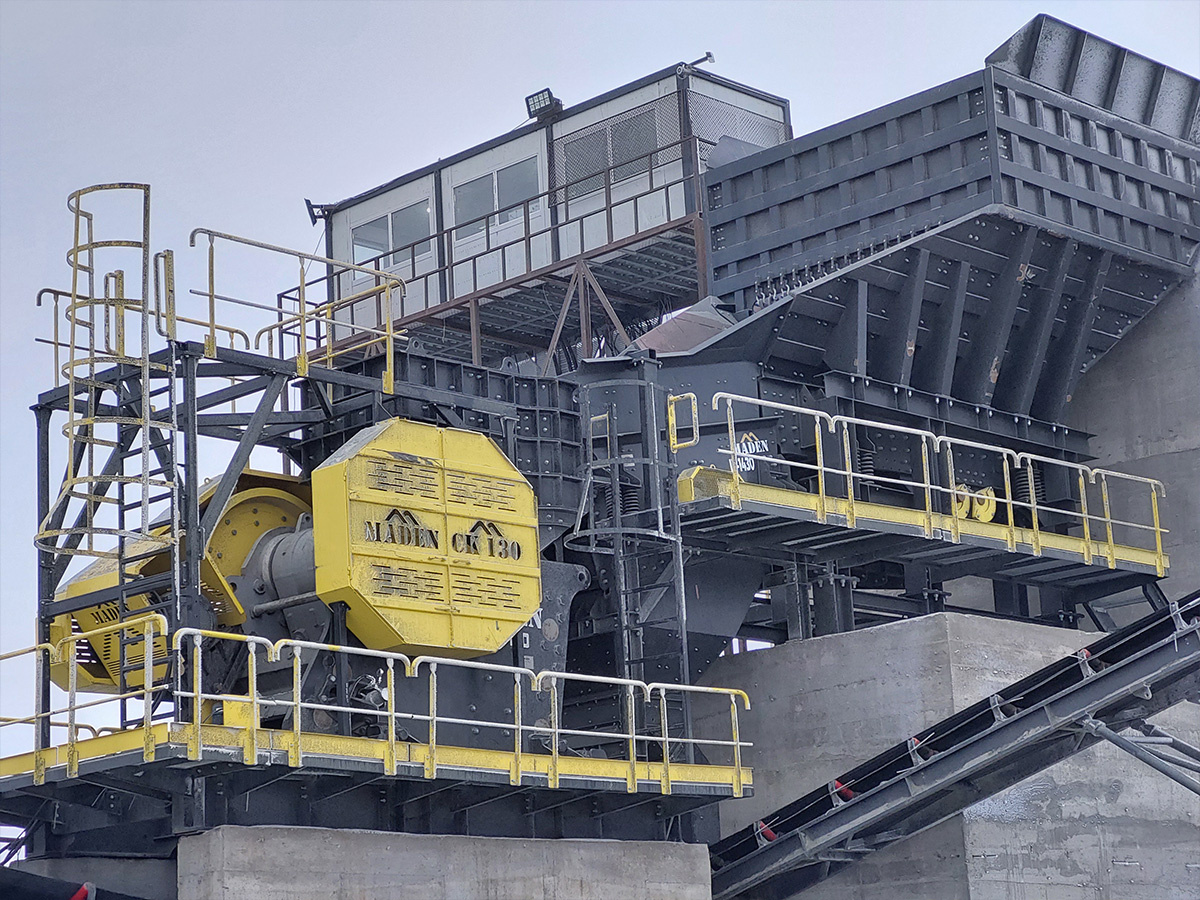

БУНКЕРЫ-ПИТАТЕЛИ

Бункеры имеют широкую и объемную форму.
Форма бункера выпонена так,что при выгрузке материала из грузовика не повреждается дно бункера.
Футировка с износостойкими прокладками и болтами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛИ ПИТАТЕЛЕЙ	ВИДЫ ПИТАТЕЛЕЙ	ЗАГРУЗОЧНОЕ ОТВЕРСТИЕ (мм)	МОЩНОСТЬ ДВИГАТЕЛЯ (кВт)
PB-727	ПРЯМОЙ	700×2700	2×3,2
PB-930	ПРЯМОЙ	900×3000	2×4,5
PB-940	РЕШЕТЧАТЫЙ	900×4000	2×4,5
PB-1140	ПРЯМОЙ	1100×4500	2×7,5
PB-1150	РЕШЕТЧАТЫЙ	1100×5000	2×7,5
PB-1350	ПРЯМОЙ	1320×5000	18,5
PB-1355	РЕШЕТЧАТЫЙ	1320×5500	18,5
PB-1550	ПРЯМОЙ	1500×5000	37
PB-1555	РЕШЕТЧАТЫЙ	1500×5500	37
PB-1750	ПРЯМОЙ	1700×5000	45
PB-1755	РЕШЕТЧАТЫЙ	1700×5500	45

РАЗМЕРЫ

МОДЕЛЬ	A	B	C	D	E	F	G	H
PB-727	2855	1085	1970	2185	1220	1180	670	1060
PB-930	3155	965	2300	2480	1320	1300	810	1160
PB-940	4000	965	2300	2480	1320	1300	910	1160
PB-1140	4350	1175	3225	3445	1710	1690	1036	1500
PB-1150	5000	1335	3795	4015	1710	1690	1035	1500
PB-1350	5000	1335	3795	4015	1710	1690	1320	1500
PB-1355	5500	1335	3795	4015	1710	1690	1320	1500
PB-1550	5000	1380	3895	4115	2245	2225	1490	2040
PB-1555	5500	1380	3895	4115	2245	2225	1490	2040
PB-1750	5000	1450	3895	4115	2445	2425	1690	2240
PB-1755	5500	1450	3895	4115	2445	2425	1690	2240

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛИ ПИТАТЕЛЕЙ	ШИРИНА (мм)	МАКСИМАЛЬНАЯ ДЛИНА (мм)	МОЩНОСТЬ ДВИГАТЕЛЯ (кВт)
AF-7050	700	5000	18,5
AF-9060	900	6000	22
AF-1175	1100	7500	30
AF-1385	1300	8500	37
AF-1595	1500	9500	45
AF-1710	1700	10000	60

РАЗМЕРЫ

МОДЕЛЬ	A	B	C
AF-7050	5000	1170	700
AF-9060	6000	1400	900
AF-1175	7500	1750	1100
AF-1385	8500	1985	1300
AF-1595	9500	1985	1500
AF-1710	10000	1980	1700

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛИ ПИТАТЕЛЕЙ	ШИРИНА (мм)	МАКСИМАЛЬНАЯ ДЛИНА (мм)	МАКСИМАЛЬНАЯ МОЩНОСТЬ ДВИГАТЕЛЯ (кВт)
VG-727	700	2700	45
VG-930	900	3000	55
VG-1140	1100	4000	75
VG-1250	1200	5000	90

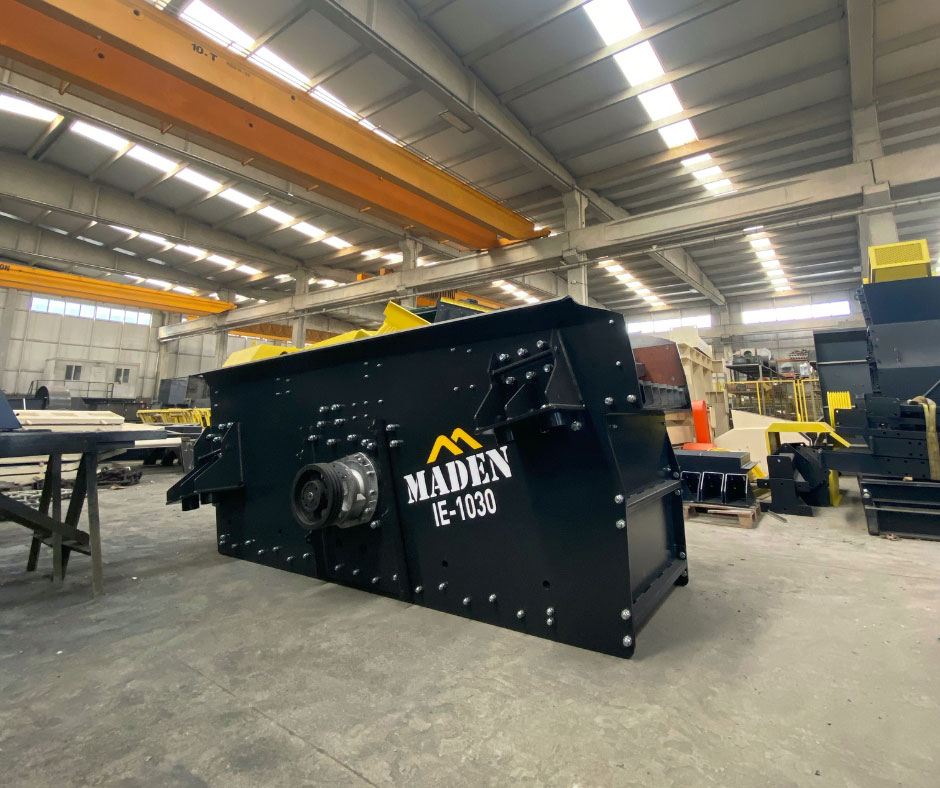

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	РАЗМЕРЫ (мм)	МОЩНОСТЬ ДВИГАТЕЛЯ (кВт)
IE-830	800×3000	11
IE-1030	1000×3000	11
IE-1230	1200×3000	15
IE-1430	1400×3000	15
IE-1635	1600×3500	18,5
IE-1840	1800×4000	22

РАЗМЕРЫ

MODEL	A	B	C	D	E	F
IE-830	3150	1530	780	2450	2675	1365
IE-1030	3000	1685	1080	1575	1715	1440
IE-1230	3280	1540	1180	2470	2680	1560
IE-1430	3405	1540	1380	2610	2840	1950
IE-1635	3850	1545	1580	2910	3140	2150
IE-1840	4050	1600	1780	3210	3440	3310

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	ШИРИНА (мм)	МАКСИМАЛЬНАЯ ДЛИНА (мм)	КОЛИЧЕСТВО СТУПЕНЕЙ	МОЩНОСТЬ ДВИГАТЕЛЯ (кВт)
WE-8025	800	2500	1-2	15
WE-1040	1000	4000	1-2	18,5
WE-1240	1200	4000	1-2	22
WE-1460	1400	6000	1-2 -3	30
WE-1670	1600	7000	1-2 -3	37
WE-1880	1800	8000	1-2 -3	45

РАЗМЕРЫ

MODEL	A	B	C	КОЛИЧЕСТВО СТУПЕНЕЙ
WE-8025	2500	1000	800	1-2
WE-1040	4000	1500	1000	1-2
WE-1240	4000	1500	1200	1-2
WE-1460	6000	2000	1400	1-2 -3
WE-1670	7000	2000	1600	1-2 -3
WE-1880	8000	2500	1800	1-2 -3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	ОБЪЁМ БУНКЕРА (м³)	ПРОИЗВОДИТЕЛЬНОСТЬ (т/ч)
PH-75	20-25-30	75-150
PH-90	20-25-30	100-200
PH-110	20-30-45	200-350
PH-130	35-50	300-600
PH-150	35-50	350-850
PH-170	40-60	400-1000

РАЗМЕРЫ

МОДЕЛЬ	A	B	C
PH-75	5405	4155	4940
PH-90	6135	2705	4250
PH-110	6780	3220	4505
PH-130	8445	4540	5090
PH-150	9085	5290	5280
PH-170	9085	6300	5490

Таблица совместимости

ФИДЕР	ОТДЕЛЬНЫЙ	СОВМЕСТИМАЯ МОДЕЛЬ ПЕРВИЧНОЙ ДРОБИЛКИ
PB-727	IE-830 / WE-8025	CK-75
PB-930	IE-1030 / WE-1040	CK-90
PB-940	IE-1030 / WE-1040	CK-90
PB-1140	IE-1230 / WE-1240	CK-110 / PDK-130
PB-1150	IE-1230 / WE-1240	CK-110 / PDK-130
PB-1350	IE-1430 / WE-1460	CK-130 / PDK-140
PB-1355	IE-1430 / WE-1460	CK-130 / PDK-140
PB-1550	IE-1635 / WE-1670	CK-150 / PDK-160
PB-1555	IE-1635 / WE-1670	CK-150 / PDK-160
PB-1750	IE-1840 / WE-1880	CK-175 / PDK-200
PB-1755	IE-1840 / WE-1880	CK-175 / PDK-200
AF-7050	WE-8025	CK-75
AF-9060	WE-1040	CK-90
AF-1175	WE-1240	CK-110 / PDK-130
AF-1385	WE-1460	CK-130 / PDK-140
AF-1595	WE-1670	CK-150 / PDK-160
AF-1710	WE-1880	CK-175 / PDK-200
VG-727	WE-8025	CK-75
VG-930	WE-1040	CK-90
VG-1140	WE-1240	CK-110 / PDK-130
VG-1250	WE-1460	CK-130 / PDK-140
